String Wound Filter Cartridge merupakan depth filter cartridge yang menggunakan benang atau yarn yang dililit secara terkontrol pada bagian core untuk membentuk lapisan filtrasi bertingkat. Konstruksi ini digunakan untuk menyaring sedimen dan partikel tersuspensi pada berbagai proses water treatment dan industrial liquid filtration.

Susunan lilitan yarn membentuk jalur aliran melalui lapisan media dari bagian luar menuju bagian dalam cartridge. Partikel yang lebih besar dapat tertahan pada lapisan luar, sementara partikel yang lebih kecil ditangkap lebih lanjut di dalam struktur media sesuai karakteristik dan micron rating cartridge.

PFI Filtration menyediakan String Wound Filter Cartridge dalam berbagai pilihan material yarn, material core, micron rating, dan panjang cartridge untuk menyesuaikan kebutuhan sistem filtrasi industri.

Apa Itu String Wound Filter Cartridge?

String Wound Filter Cartridge adalah cartridge filter berbentuk silinder yang dibuat dengan melilitkan media benang secara berlapis pada supporting core. Produk ini juga dikenal sebagai wound filter cartridge, yarn wound filter, atau filter cartridge benang.

Berbeda dari cartridge dengan media lembaran atau media pleated, konstruksi string wound membentuk struktur depth filtration melalui pola lilitan yarn. Cairan melewati struktur media tersebut sehingga kontaminan dapat tertahan di sepanjang kedalaman lapisan filtrasi.

Material yarn dapat dipilih berdasarkan jenis cairan dan kondisi proses. Untuk aplikasi water treatment dan berbagai proses industri, dua material yang umum digunakan adalah polypropylene dan cotton.

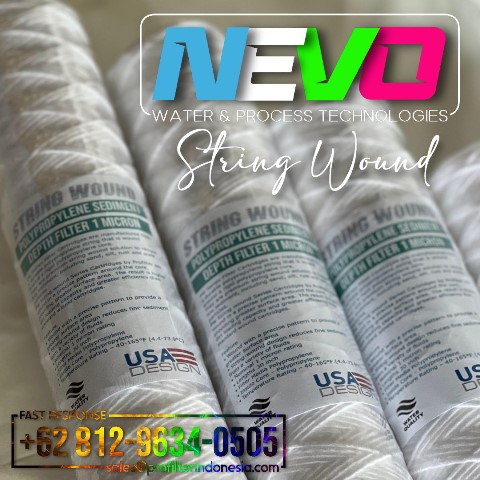

Untuk kebutuhan berbasis polypropylene, tersedia Polypropylene String Wound Filter Cartridge dengan pilihan micron dan panjang untuk berbagai kebutuhan filtrasi.

Untuk kondisi proses yang membutuhkan karakteristik material berbeda, tersedia pula Cotton String Wound Filter Cartridge.

Fungsi String Wound Filter Cartridge

Fungsi utama String Wound Filter Cartridge adalah membantu mengurangi kandungan partikel padat dari cairan sebelum cairan diteruskan ke tahapan proses berikutnya.

Dalam sistem industrial filtration, cartridge dapat digunakan untuk membantu menyaring kontaminan seperti:

• sediment;
• suspended solids;
• pasir halus;
• partikel karat;
• scale atau deposit padat;
• serta kontaminan partikulat lain yang ukurannya sesuai dengan micron rating filter.

Pemilihan cartridge tidak hanya ditentukan oleh ukuran micron. Material yarn, material core, panjang cartridge, karakteristik cairan, temperatur operasi, differential pressure, dan konfigurasi filter housing juga perlu disesuaikan dengan kondisi sistem.

Untuk sistem yang membutuhkan filtrasi nominal 5 micron dengan panjang 40 inch, tersedia String Wound Filter Cartridge 5 Micron 40 Inch sebagai salah satu konfigurasi untuk kebutuhan industrial filtration.

Cara Kerja String Wound Filter Cartridge

String Wound Filter Cartridge bekerja menggunakan prinsip depth filtration. Cairan masuk ke permukaan luar cartridge kemudian mengalir melewati lapisan yarn menuju bagian dalam cartridge.

Pola lilitan membentuk jalur filtrasi di sepanjang ketebalan media. Selama cairan melewati struktur tersebut, partikel dapat tertahan pada permukaan maupun di dalam lapisan yarn.

Secara umum proses filtrasi berlangsung melalui tahapan berikut:

1. Cairan yang membawa partikel memasuki area luar cartridge.
2. Cairan melewati struktur yarn yang dililit pada core.
3. Partikel tertahan di dalam struktur media sesuai karakteristik cartridge dan kondisi proses.
4. Cairan yang telah melewati media mengalir menuju bagian dalam cartridge.
5. Cairan keluar dari cartridge dan diteruskan ke proses berikutnya.

Kinerja aktual cartridge dipengaruhi oleh beberapa faktor, termasuk micron rating, jenis media, konstruksi winding, panjang cartridge, flow rate, karakteristik kontaminan, dan kondisi operasi sistem.

Konstruksi Yarn Wound dan Core

Dua bagian utama pada String Wound Filter Cartridge adalah yarn sebagai media filtrasi dan core sebagai struktur penyangga.

Yarn dililit mengelilingi core dengan pola tertentu sehingga terbentuk media filtrasi berlapis. Pemilihan kombinasi yarn dan core harus mempertimbangkan kompatibilitas terhadap cairan serta kondisi operasi.

Pilihan material yang umum digunakan meliputi:

Spesifikasi aktual tetap perlu disesuaikan dengan tipe cartridge yang digunakan.

Pilihan Micron dan Panjang String Wound Filter Cartridge

String Wound Filter Cartridge tersedia dalam berbagai micron rating untuk kebutuhan filtrasi dari partikel relatif kasar hingga filtrasi yang lebih halus.

Pilihan yang umum tersedia mencakup:

0.5, 1, 5, 10, 25, 50, 75 hingga 100 micron, tergantung material dan tipe cartridge.

Pilihan panjang cartridge meliputi:

10″, 20″, 30″, 40″, dan 50″, tergantung konfigurasi produk.

Pada instalasi industri, pemilihan micron dan panjang harus mempertimbangkan kualitas feed, target filtrasi, kapasitas aliran, jumlah cartridge di dalam housing, serta tahapan proses sebelum dan sesudah cartridge filter.

Untuk melihat kelompok cartridge filter lain yang dapat digunakan pada berbagai sistem liquid filtration, tersedia Cartridge Filter sebagai kategori utama PFI Filtration.

Cara Memilih String Wound Filter Cartridge

Pemilihan String Wound Filter Cartridge perlu mempertimbangkan keseluruhan kondisi filtrasi, bukan hanya micron rating.

Beberapa parameter utama yang perlu diperiksa meliputi:

• material yarn;
• material supporting core;
• micron rating;
• nominal length;
• outside diameter;
• inside diameter;
• karakteristik cairan;
• operating temperature;
• flow rate;
• contaminant loading;
• differential pressure;
• compatibility dengan cartridge housing.

Untuk replacement existing cartridge, informasi manufacturer, model, dimension, micron, material yarn dan material core dapat digunakan sebagai reference awal.

Memilih Material Yarn

Material yarn merupakan salah satu faktor utama dalam menentukan kesesuaian String Wound Filter Cartridge terhadap cairan yang difiltrasi.

Pilihan material dapat mencakup:

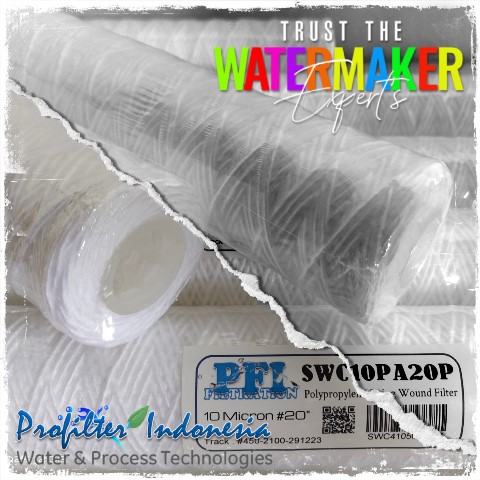

Polypropylene Yarn

Polypropylene atau PP yarn banyak digunakan pada water treatment dan berbagai industrial liquid-filtration applications.

Pemilihannya perlu mempertimbangkan chemical compatibility, temperature dan complete cartridge construction.

Untuk product family khusus PP, Polypropylene String Wound Filter Cartridge tersedia dalam berbagai micron dan panjang untuk kebutuhan industrial filtration.

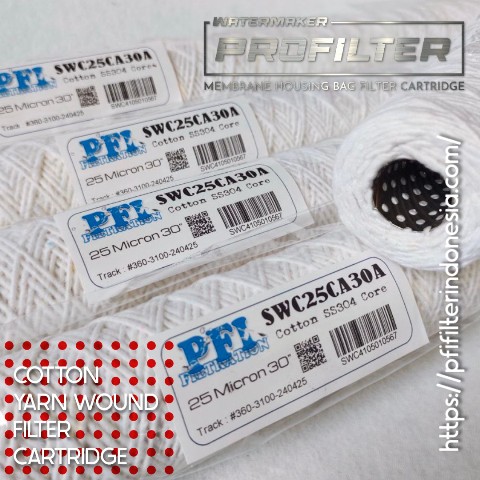

Cotton Yarn

Cotton merupakan pilihan media yarn lain yang digunakan pada applicable liquid-filtration processes.

Kesesuaiannya perlu dievaluasi berdasarkan jenis cairan, temperature dan operating condition.

Untuk kebutuhan tersebut, Cotton String Wound Filter Cartridge tersedia dengan berbagai konfigurasi yarn, core dan micron sesuai product series.

Polyester Yarn

Polyester dapat digunakan pada applicable String Wound Filter Cartridge apabila karakteristik material tersebut sesuai dengan cairan dan kondisi proses.

Exact availability, core combination dan operating limit perlu mengikuti specification masing-masing cartridge.

Memilih Material Core

Supporting core mempertahankan bentuk dan struktur wound cartridge selama digunakan.

Pilihan core yang dapat ditemukan pada String Wound Filter Cartridge antara lain:

• polypropylene core;
• stainless steel SS304 core;
• stainless steel SS316L core.

Pemilihan core tidak sebaiknya dilakukan hanya berdasarkan anggapan bahwa stainless steel selalu lebih baik.

Core perlu disesuaikan dengan:

fluid compatibility + temperature + mechanical requirement + operating condition.

Untuk standard water-treatment applications, PP core dapat digunakan pada applicable cartridge.

Untuk kondisi proses yang membutuhkan stainless-steel supporting core, SS304 atau SS316L dapat dipertimbangkan sesuai specification dan compatibility.

Kombinasi Yarn dan Core

String Wound Filter Cartridge dapat menggunakan kombinasi media dan core yang berbeda menurut product design.

Contohnya:

Tabel tersebut merupakan panduan konstruksi umum, bukan universal chemical-compatibility chart.

Compatibility tetap perlu diperiksa terhadap seluruh cartridge construction, bukan hanya yarn atau core secara terpisah.

Memilih Micron Rating

Micron rating perlu disesuaikan dengan ukuran particulate contamination yang ingin dikendalikan dan kebutuhan downstream process.

Applicable String Wound Filter Cartridge dapat tersedia dalam rating seperti:

0.5 µm, 1 µm, 5 µm, 10 µm, 25 µm, 50 µm, 75 µm hingga 100 µm, tergantung product series.

Micron yang lebih kecil tidak otomatis menjadi pilihan yang lebih baik.

Finer filtration dapat meningkatkan particulate retention sesuai karakteristik cartridge, tetapi pada feed dengan contaminant loading tinggi cartridge juga dapat mengalami loading lebih cepat.

Karena itu, selection perlu mempertimbangkan:

Feed Condition → Particle Size → Target Filtration → Downstream Requirement

String Wound Filter Cartridge 1 Micron

Rating 1 micron dapat digunakan pada applicable finer particulate-filtration duties.

Sebelum menggunakan cartridge dengan rating tersebut, periksa upstream treatment dan contaminant loading.

Jika feed mengandung suspended solids dalam jumlah tinggi, finer cartridge dapat membutuhkan replacement lebih sering dibandingkan pada feed yang telah mendapatkan upstream treatment memadai.

String Wound Filter Cartridge 5 Micron

Rating 5 micron banyak digunakan pada berbagai industrial water-treatment dan particulate-filtration applications.

Namun, 5 micron bukan universal requirement untuk seluruh sistem.

Untuk kebutuhan dengan kombinasi exact micron dan length, String Wound Filter Cartridge 5 Micron 40 Inch tersedia untuk applicable industrial filtration dan water-treatment systems.

Pemilihan tetap harus mempertimbangkan material yarn, core, system flow dan kondisi feed.

String Wound Filter Cartridge 10–100 Micron

Rating seperti 10, 25, 50, 75 dan 100 micron dapat digunakan pada applicable particulate-filtration duties berdasarkan target filtration.

Coarser micron dapat dipertimbangkan untuk:

• feed dengan particulate loading tertentu;
• upstream particulate filtration;
• staged filtration;
• process requirement yang tidak membutuhkan finer rating.

Micron yang lebih besar tidak berarti cartridge berkualitas lebih rendah. Setiap rating mempunyai fungsi sesuai kebutuhan proses.

Nominal Micron dan Actual Filtration Performance

Dua String Wound Filter Cartridge dengan label micron yang sama belum tentu mempunyai retention performance yang identik.

Perbedaan dapat berasal dari:

• yarn material;
• yarn characteristics;
• winding pattern;
• winding density;
• cartridge construction;
• manufacturing method;
• rating method.

Jika suatu proses membutuhkan defined particle-retention efficiency, gunakan exact technical specification dari cartridge yang dipilih.

Label 5 micron saja tidak cukup untuk menyimpulkan bahwa seluruh cartridge dari manufacturer atau series berbeda mempunyai filtration performance yang identik.

Memilih Panjang Cartridge

Applicable String Wound Filter Cartridge tersedia dalam beberapa nominal length, termasuk:

Untuk replacement, nominal length perlu dikonfirmasi terhadap existing element.

Jangan menentukan replacement hanya berdasarkan tinggi filter housing dari bagian luar.

Mengapa Dimension Penting?

Selain nominal length, periksa:

• outside diameter;
• inside diameter;
• core dimension;
• gasket atau sealing arrangement apabila digunakan;
• internal housing support.

Dua cartridge yang sama-sama disebut 40 inch belum tentu mempunyai exact dimension yang identik.

Dimensional compatibility sangat penting terutama untuk existing industrial housing.

String Wound Filter Cartridge untuk Single Housing

Single Cartridge Housing menggunakan satu filtration element sehingga cartridge perlu sesuai dengan internal configuration housing.

Periksa:

• cartridge length;
• OD dan ID;
• sealing arrangement;
• cartridge support;
• flow requirement;
• operating condition.

Replacement cartridge harus dapat terpasang dan sealing sesuai dengan design housing.

String Wound Filter Cartridge untuk Multi Cartridge Housing

Untuk industrial flow yang lebih besar, beberapa String Wound Filter Cartridge dapat dipasang dalam Multi Cartridge Housing.

Jumlah element perlu disesuaikan dengan:

• total system flow;
• cartridge dimension;
• micron;
• contaminant loading;
• acceptable differential pressure;
• desired operating cycle.

Untuk kebutuhan tersebut, Housing Multi Cartridge Filter digunakan untuk menempatkan beberapa cartridge dalam satu vessel sesuai kapasitas dan filtration requirement.

Cartridge quantity sebaiknya tidak ditentukan hanya berdasarkan satu angka generic flow per element.

Menentukan Jumlah Cartridge

Initial system evaluation dapat dimulai dari:

Total Flow → Cartridge Type → Cartridge Quantity → Housing Configuration → Clean Differential Pressure

Kemudian pertimbangkan particulate loading dan desired service cycle.

Jumlah cartridge yang terlalu sedikit dapat meningkatkan loading per element dan mempengaruhi operating cycle.

Untuk new installation, cartridge selection dan housing sizing sebaiknya dievaluasi sebagai satu filtration system.

String Wound Filter Cartridge untuk Water Treatment

String Wound Filter Cartridge digunakan pada berbagai water-treatment applications untuk particulate filtration.

Aplikasinya dapat meliputi:

• raw-water filtration;
• sediment filtration;
• process water;
• utility water;
• pretreatment;
• cooling-water filtration;
• industrial water-treatment systems.

Exact micron dan cartridge construction perlu mengikuti kualitas feed dan target filtration.

String Wound Filter Cartridge untuk RO Pretreatment

Pada applicable reverse-osmosis systems, String Wound Filter Cartridge dapat digunakan sebagai salah satu tahap particulate filtration sebelum downstream RO equipment.

Contoh arrangement:

Raw Water → Upstream Treatment → Cartridge Filtration → RO System

Actual pretreatment arrangement dapat berbeda menurut feed-water condition dan system design.

Cartridge filtration tidak menggantikan treatment untuk dissolved contaminants, scaling potential maupun parameter feed lainnya yang memerlukan proses berbeda.

String Wound Filter Cartridge Setelah Multimedia Filter

Pada applicable industrial water-treatment systems, cartridge filtration dapat ditempatkan setelah Multimedia Filter.

Salah satu arrangement yang dapat ditemukan adalah:

Multimedia Filter → Cartridge Filter → Downstream Process

Cartridge membantu menangani particulate carryover sesuai micron dan system requirement.

Jika service cycle cartridge tiba-tiba jauh lebih pendek dari kondisi sebelumnya, upstream filter dan perubahan feed-water condition perlu ikut diperiksa.

String Wound Filter Cartridge Setelah Activated Carbon Filter

String Wound Filter Cartridge juga dapat digunakan setelah Activated Carbon Filter pada applicable treatment trains.

Pada konfigurasi tersebut, cartridge dapat membantu menangani particulate carryover sebelum cairan memasuki downstream process.

Jika deposit pada cartridge berubah secara abnormal, kondisi upstream treatment perlu menjadi bagian dari troubleshooting.

String Wound Filter Cartridge untuk Cooling Water

Pada cooling-water filtration, cartridge selection perlu mempertimbangkan:

• suspended solids;
• particulate contamination;
• system flow;
• water chemistry;
• operating temperature;
• desired filtration level.

Material yarn dan core harus sesuai dengan actual water chemistry serta operating condition.

String Wound Filter Cartridge untuk Process Water

Process-water application dapat mempunyai requirement berbeda dari standard utility water.

Sebelum memilih cartridge, identifikasi:

• jenis cairan;
• target particulate removal;
• temperature;
• pressure;
• flow;
• downstream process;
• compatibility requirement.

Untuk process liquid selain air, material compatibility perlu diperiksa secara khusus.

String Wound Filter Cartridge untuk Chemical Process

String Wound Filter Cartridge dapat digunakan pada applicable chemical-filtration duties apabila material yarn, supporting core dan complete cartridge construction compatible dengan cairan.

Jangan menentukan compatibility hanya dari pernyataan bahwa polypropylene, cotton atau stainless steel mempunyai chemical resistance tertentu.

Periksa:

chemical type + concentration + temperature + exposure condition + complete cartridge material.

Jika informasi process fluid belum lengkap, lakukan material review sebelum menentukan cartridge.

String Wound vs Meltblown Filter Cartridge

String Wound dan Meltblown sama-sama dapat digunakan sebagai depth-filtration elements, tetapi construction-nya berbeda.

Tidak ada satu construction yang otomatis lebih baik untuk seluruh aplikasi.

Untuk alternatif polypropylene fibrous depth cartridge, tersedia Meltblown Filter Cartridge untuk water treatment dan industrial liquid filtration.

String Wound vs Spun Filter Cartridge

Terminology Spun Filter Cartridge umumnya digunakan untuk polypropylene depth cartridges dengan fibrous construction, sedangkan String Wound menggunakan yarn yang dililit pada core.

Perbandingan sebaiknya mempertimbangkan:

• media construction;
• micron;
• dimension;
• contaminant characteristics;
• operating condition;
• housing compatibility.

Untuk polypropylene spun depth filtration, Spun Filter Cartridge tersedia dalam berbagai micron, panjang dan configuration.

String Wound vs Pleated Filter Cartridge

String Wound menggunakan wound-yarn depth construction, sedangkan Pleated Filter Cartridge menggunakan filtration media yang dibentuk menjadi lipatan.

Perbedaan construction tersebut mempengaruhi karakteristik filtration element.

Selection perlu mempertimbangkan:

• particulate characteristics;
• required filtration;
• media compatibility;
• flow;
• pressure-drop requirement;
• maintenance strategy.

Untuk aplikasi yang menggunakan pleated-media construction, Pleated Filter Cartridge tersedia untuk berbagai kebutuhan industrial liquid filtration.

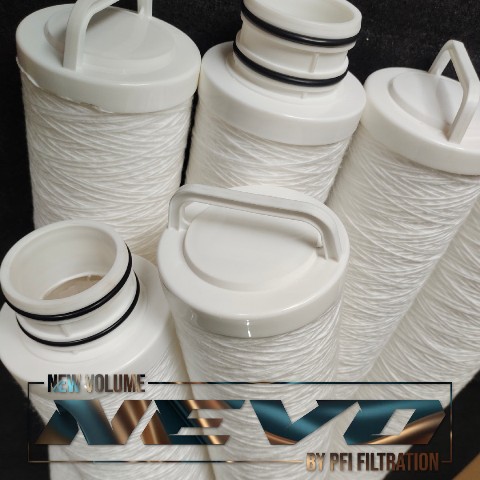

String Wound vs High Flow Filter Cartridge

Standard String Wound Filter Cartridge dan High Flow Filter Cartridge menggunakan format element dan housing architecture yang berbeda.

String Wound dapat digunakan pada single maupun multi-cartridge housing.

Untuk system flow yang lebih besar, large-format cartridge dapat menjadi configuration lain yang dievaluasi berdasarkan complete system requirement.

High Flow Filter Cartridge tersedia dalam format 40 inch dan 60 inch untuk industrial water treatment dan applicable RO pretreatment.

Pemilihan antara multi-cartridge system dan high-flow system perlu mempertimbangkan flow, footprint, filtration requirement, cartridge quantity, housing dan maintenance.

Replacement String Wound Filter Cartridge

Untuk replacement existing cartridge, informasi yang sebaiknya disiapkan meliputi:

Manufacturer / Brand:
Model / Part Number:
Yarn Material:
Core Material:
Micron:
Nominal Length:
Outside Diameter:
Inside Diameter:
Quantity:
Fluid:
Operating Temperature:
Application:

Jika label atau model sudah tidak terbaca, foto cartridge dapat membantu proses identifikasi.

Foto yang paling berguna meliputi:

• keseluruhan cartridge;
• kedua ujung cartridge;
• core;
• label;
• hasil pengukuran length;
• hasil pengukuran OD dan ID.

Cross-Reference String Wound Filter Cartridge

Jika exact brand atau model lama tidak tersedia, cartridge alternatif dapat dievaluasi melalui technical cross-reference.

Kesamaan dimension saja tidak menjamin dua cartridge mempunyai filtration performance yang sama.

Sebaliknya, kesamaan micron saja juga tidak menjamin cartridge dapat dipasang pada existing housing.

Memilih Berdasarkan Aplikasi

Untuk setiap application, exact product selection tetap perlu mengikuti actual operating condition.

Checklist Pemilihan String Wound Filter Cartridge

Sebelum menentukan cartridge, pastikan setidaknya informasi berikut tersedia:

1. Apa cairan yang akan difiltrasi?
Air, process water, chemical solution atau cairan lainnya.

2. Berapa micron yang dibutuhkan?
Sesuaikan dengan particulate size dan downstream requirement.

3. Material yarn apa yang sesuai?
PP, Cotton, Polyester atau material lain sesuai application.

4. Core apa yang dibutuhkan?
PP, SS304 atau SS316L sesuai construction dan process condition.

5. Berapa panjang cartridge?
Pastikan sesuai existing housing.

6. Berapa total flow sistem?
Diperlukan untuk menentukan cartridge quantity dan housing configuration.

7. Apakah replacement atau new system?
Replacement membutuhkan dimensional compatibility, sedangkan new system memerlukan cartridge dan housing sizing secara bersamaan.

Maintenance String Wound Filter Cartridge

Maintenance String Wound Filter Cartridge perlu disesuaikan dengan kondisi aktual filtration system. Tidak ada satu interval replacement yang berlaku sama untuk seluruh aplikasi karena service cycle dipengaruhi oleh kualitas feed, contaminant loading, micron rating, flow dan kondisi operasi.

Parameter yang dapat dipantau meliputi:

• inlet pressure;
• outlet pressure;
• differential pressure;
• system flow;
• kondisi feed;
• kualitas filtrate;
• operating temperature;
• operating hours;
• riwayat replacement cartridge.

Pencatatan data secara berkala membantu operator mengenali perubahan kondisi cartridge dan filtration system dari waktu ke waktu.

Monitoring Differential Pressure

Differential pressure merupakan perbedaan tekanan antara sisi inlet dan outlet cartridge housing.

Ketika particulate contamination terakumulasi pada media, resistance terhadap aliran dapat berubah dan differential pressure dapat meningkat.

Karena itu, monitoring differential pressure dapat digunakan bersama flow dan filtration performance untuk mengevaluasi kondisi cartridge.

Replacement limit harus mengikuti specification cartridge, housing dan operating procedure yang digunakan. Satu nilai differential pressure tidak sebaiknya dianggap sebagai batas universal untuk seluruh String Wound Filter Cartridge.

Kapan String Wound Filter Cartridge Perlu Diganti?

Replacement dapat dipertimbangkan ketika:

• differential pressure mencapai applicable replacement limit;
• system flow tidak lagi memenuhi requirement;
• filtration performance mengalami penurunan;
• cartridge mengalami deformation atau physical damage;
• core atau wound structure mengalami kerusakan;
• scheduled maintenance menentukan penggantian.

Perubahan warna cartridge menunjukkan adanya deposit atau contamination, tetapi warna saja tidak cukup untuk menentukan remaining service life.

Mengapa String Wound Filter Cartridge Cepat Mampet?

Service cycle yang jauh lebih pendek dari kondisi normal dapat berkaitan dengan perubahan feed maupun operating condition.

Periksa kemungkinan:

• suspended solids meningkat;
• turbidity berubah;
• upstream treatment tidak bekerja sebagaimana kondisi normal;
• micron terlalu halus untuk actual contaminant loading;
• flow per cartridge terlalu tinggi;
• jumlah cartridge tidak sesuai kebutuhan sistem;
• terjadi perubahan process condition.

Jika cartridge berulang kali mengalami loading dengan cepat, evaluasi penyebab upstream sebelum hanya meningkatkan frekuensi replacement.

Flow Menurun Selama Operasi

Penurunan system flow tidak selalu berarti masalah berasal dari cartridge.

Pemeriksaan dapat dilakukan secara berurutan:

Feed → Pump → Valve → Housing → Cartridge → Downstream Process

Bandingkan inlet pressure, outlet pressure, differential pressure dan flow terhadap kondisi operasi sebelumnya.

Jika differential pressure meningkat bersamaan dengan penurunan flow, cartridge loading menjadi salah satu kondisi yang perlu diperiksa.

Jika differential pressure relatif normal, komponen sistem lainnya juga perlu dievaluasi.

Differential Pressure Tinggi Setelah Cartridge Baru Dipasang

Differential pressure yang tinggi segera setelah replacement dapat menunjukkan adanya perbedaan specification atau kondisi installation.

Periksa:

• micron rating;
• material dan construction cartridge;
• nominal dan actual length;
• OD dan ID;
• cartridge quantity;
• seating;
• internal support;
• valve position;
• system flow;
• pressure instrumentation.

Jika replacement cartridge berbeda dari element sebelumnya, lakukan verifikasi dimensional dan technical specification sebelum sistem diteruskan pada normal operating condition.

Filtrate Masih Mengandung Partikel

Apabila particulate contamination masih ditemukan setelah filtration stage, periksa beberapa kemungkinan berikut:

• micron tidak sesuai filtration target;
• cartridge tidak terpasang dengan benar;
• dimensional mismatch;
• sealing tidak bekerja sebagaimana mestinya;
• cartridge mengalami physical damage;
• internal bypass pada housing;
• filtration requirement berbeda dari cartridge yang digunakan.

Jangan langsung mengganti cartridge dengan micron lebih kecil sebelum memastikan installation dan housing dalam kondisi sesuai.

Pemeriksaan Yarn dan Winding

Kondisi yarn merupakan salah satu bagian yang perlu diperiksa ketika cartridge dikeluarkan dari housing.

Perhatikan apakah terdapat:

• winding yang bergeser;
• yarn yang terlepas;
• physical deformation;
• uneven contamination;
• abnormal deposit;
• damage akibat installation.

Cartridge dengan kerusakan fisik sebaiknya tidak digunakan kembali.

Jika pola kerusakan terjadi berulang pada replacement berikutnya, operating condition dan installation perlu diperiksa lebih lanjut.

Pemeriksaan Supporting Core

Supporting core merupakan bagian struktural dari String Wound Filter Cartridge.

Saat melakukan maintenance, periksa:

• deformation;
• cracking;
• corrosion pada applicable metallic core;
• mechanical damage;
• perubahan bentuk akibat operating condition.

Kerusakan core dapat menunjukkan mechanical stress atau operating condition yang perlu dievaluasi sebelum cartridge baru dipasang.

Cartridge Mengalami Deformation

Jika cartridge mengalami deformation atau collapse, jangan hanya mengganti element tanpa mencari penyebabnya.

Evaluasi:

• differential pressure history;
• system flow;
• operating temperature;
• pressure fluctuation;
• cartridge support;
• housing internal condition;
• material core;
• exact cartridge specification.

Replacement cartridge harus sesuai dengan operating condition aktual sistem.

Mencegah Internal Bypass

Internal bypass dapat menyebabkan sebagian cairan melewati filtration stage tanpa melalui media sebagaimana direncanakan.

Potential causes dapat mencakup:

• cartridge tidak terpasang sempurna;
• dimension tidak sesuai;
• sealing bermasalah;
• cartridge terlalu pendek;
• internal support tidak sesuai;
• housing component mengalami kerusakan.

Jika downstream quality berubah setelah cartridge replacement, installation dan internal housing condition perlu menjadi bagian dari pemeriksaan.

Replacement pada Multi Cartridge Housing

Pada Multi Cartridge Housing, beberapa cartridges bekerja secara bersamaan dalam satu vessel.

Ketika melakukan replacement, periksa konsistensi:

• yarn material;
• core material;
• micron;
• length;
• OD dan ID;
• cartridge construction.

Untuk elements dengan operating history yang sama, replacement sebagai satu set dapat dipertimbangkan sesuai maintenance procedure.

Penggunaan cartridge dengan specification berbeda dalam satu housing perlu mempunyai technical basis yang jelas.

Start-Up Setelah Replacement

Setelah cartridge baru dipasang, lakukan start-up mengikuti operating procedure housing dan sistem.

Periksa:

• cartridge seating;
• internal support;
• housing closure;
• venting;
• valve position;
• leakage;
• inlet pressure;
• outlet pressure;
• initial differential pressure;
• initial system flow.

Data awal setelah replacement dapat dicatat sebagai baseline untuk dibandingkan selama cartridge beroperasi.

Penyimpanan String Wound Filter Cartridge

Cartridge baru sebaiknya tetap berada dalam packaging yang bersih sampai akan digunakan.

Lindungi cartridge dari:

• debu;
• moisture atau contamination yang tidak sesuai;
• physical impact;
• deformation;
• kondisi penyimpanan yang dapat merusak yarn atau core.

Product identification sebaiknya tetap disimpan bersama cartridge agar material, micron dan dimension tidak tertukar ketika akan digunakan.

Troubleshooting String Wound Filter Cartridge

Troubleshooting sebaiknya menggunakan operating data aktual sebelum mengubah cartridge specification.

FAQ String Wound Filter Cartridge

Apa itu String Wound Filter Cartridge?

String Wound Filter Cartridge adalah depth filter cartridge yang menggunakan yarn atau benang yang dililitkan pada supporting core untuk membentuk filtration media berlapis.

Apa nama lain String Wound Filter Cartridge?

Produk ini juga dikenal sebagai Wound Filter Cartridge, Yarn Wound Filter, String Wound Cartridge, atau Filter Cartridge Benang.

Terminology dapat berbeda menurut manufacturer dan pasar.

Bagaimana cara kerja String Wound Filter Cartridge?

Cairan mengalir dari bagian luar menuju bagian dalam cartridge melalui struktur yarn. Particulate contamination tertahan pada struktur media selama cairan melewati kedalaman lapisan filtrasi.

Apakah String Wound termasuk depth filter?

Ya. Wound-yarn construction digunakan sebagai depth filtration media, dengan partikel dapat tertahan pada berbagai bagian struktur media selama proses filtration.

Apa material benang String Wound Filter Cartridge?

Applicable material dapat mencakup Polypropylene, Cotton dan Polyester, tergantung product series dan application.

Material perlu dipilih berdasarkan fluid compatibility dan operating condition.

Apa material core yang tersedia?

Supporting core dapat menggunakan material seperti:

Polypropylene, SS304 atau SS316L, tergantung cartridge construction.

Exact combination perlu mengikuti specification produk.

Apakah tersedia String Wound Filter Cartridge 1 micron?

Ya, applicable product series tersedia dalam 1 micron serta berbagai micron rating lainnya.

Apakah tersedia 5 micron?

Ya. 5 micron merupakan salah satu rating yang tersedia pada applicable String Wound Filter Cartridge.

Micron tetap perlu dipilih berdasarkan feed condition dan filtration requirement.

Apakah tersedia 40 inch?

Ya. Applicable String Wound Filter Cartridge tersedia dalam nominal length 40 inch.

Untuk replacement, periksa actual dimension dan housing compatibility selain nominal length.

Apakah tersedia panjang 50 inch?

Applicable product series dapat tersedia hingga 50 inch. Exact availability perlu diperiksa berdasarkan material, micron dan cartridge configuration.

Apa perbedaan PP String Wound dan Cotton String Wound?

Perbedaan utamanya terletak pada material yarn.

Polypropylene dan Cotton mempunyai karakteristik material berbeda sehingga selection harus mempertimbangkan jenis cairan, temperature dan operating condition.

Apa perbedaan PP Core dan Stainless Steel Core?

PP core menggunakan polypropylene sebagai supporting structure, sedangkan stainless-steel core menggunakan material seperti SS304 atau SS316L.

Pemilihan harus disesuaikan dengan complete cartridge construction dan operating condition.

Apakah stainless steel core selalu lebih baik?

Tidak selalu.

Core harus dipilih berdasarkan compatibility dan mechanical requirement. Menggunakan stainless-steel core tidak otomatis membuat cartridge menjadi pilihan yang lebih sesuai untuk seluruh aplikasi.

Apakah micron lebih kecil selalu lebih baik?

Tidak.

Micron harus mengikuti target filtration. Menggunakan micron terlalu halus pada feed dengan particulate loading tinggi dapat menyebabkan cartridge mengalami loading lebih cepat.

Apakah String Wound Filter Cartridge cocok untuk water treatment?

Ya. String Wound Filter Cartridge digunakan pada berbagai water-treatment systems untuk particulate filtration apabila material, micron dan configuration sesuai dengan kebutuhan sistem.

Apakah String Wound Filter Cartridge dapat digunakan untuk RO pretreatment?

Dapat digunakan sebagai salah satu particulate-filtration stage pada applicable RO pretreatment systems.

Exact micron dan cartridge configuration perlu mengikuti feed condition dan complete pretreatment design.

Apakah String Wound Filter Cartridge dapat digunakan untuk chemical filtration?

Dapat digunakan pada applicable chemical services apabila yarn, core dan complete cartridge construction compatible dengan chemical, concentration, temperature dan operating condition.

Apa perbedaan String Wound dan Meltblown?

String Wound menggunakan yarn yang dililitkan pada supporting core, sedangkan Meltblown menggunakan fibrous media yang dibentuk melalui melt-blown process.

Keduanya dapat digunakan untuk depth filtration pada applicable applications, tetapi mempunyai construction berbeda.

Apa perbedaan String Wound dan Pleated Filter Cartridge?

String Wound menggunakan wound-yarn depth media, sedangkan Pleated Filter Cartridge menggunakan filtration media yang dilipat menjadi pleats.

Pemilihannya tergantung filtration requirement dan operating condition.

Berapa lama umur String Wound Filter Cartridge?

Tidak ada satu service-life period yang berlaku untuk semua aplikasi.

Service cycle dipengaruhi oleh contaminant loading, micron, flow, yarn construction, upstream treatment dan operating condition.

Apakah String Wound Filter Cartridge bisa dicuci?

Kemampuan cleaning atau reuse tidak sebaiknya diasumsikan untuk seluruh String Wound Filter Cartridge.

Ikuti exact product specification dan maintenance procedure. Jika cartridge dirancang sebagai disposable element, replacement dilakukan ketika applicable service condition tercapai.

Bagaimana memilih replacement jika model lama tidak diketahui?

Siapkan informasi seperti:

foto cartridge + yarn material + core material + micron + length + OD + ID + application.

Informasi tersebut dapat digunakan sebagai dasar awal untuk mencari cartridge dengan configuration yang sesuai.

String Wound Filter Cartridge untuk Replacement dan Proyek

PT PROFILTER INDONESIA menyediakan String Wound Filter Cartridge untuk kebutuhan:

• routine replacement;
• maintenance stock;
• industrial water treatment;
• process water;
• utility water;
• applicable RO pretreatment;
• cooling-water filtration;
• industrial liquid filtration;
• OEM equipment;
• EPC project;
• new filtration system.

Untuk replacement, existing model atau part number dapat digunakan sebagai reference awal.

Jika identification sudah tidak tersedia, dimension dan construction cartridge dapat diperiksa sebelum menentukan alternatif yang sesuai.

Distributor & Supplier String Wound Filter Cartridge Indonesia

PT PROFILTER INDONESIA menyediakan String Wound Filter Cartridge untuk kebutuhan water treatment dan industrial liquid filtration di Indonesia.

Pilihan cartridge dapat disesuaikan berdasarkan:

• yarn material;
• supporting core;
• micron rating;
• nominal length;
• OD dan ID;
• fluid;
• operating condition;
• existing cartridge housing;
• application.

Kebutuhan dapat berupa individual replacement, maintenance quantity, OEM supply maupun kebutuhan proyek.

Untuk pilihan polypropylene wound cartridge, tersedia Polypropylene String Wound Filter Cartridge.

Untuk alternative yarn construction, tersedia Cotton String Wound Filter Cartridge.

Untuk melihat kelompok cartridge filtration lainnya, Cartridge Filter tersedia untuk berbagai kebutuhan water treatment dan industrial liquid filtration.

Mengapa Memilih PT PROFILTER INDONESIA?

PT PROFILTER INDONESIA menyediakan industrial filtration dan water-treatment equipment untuk kebutuhan replacement, maintenance maupun proyek.

Identifikasi String Wound Filter Cartridge dapat dilakukan berdasarkan:

• existing manufacturer;
• model atau part number;
• material yarn;
• material core;
• micron;
• dimension;
• existing housing;
• process application.

Pendekatan tersebut membantu memastikan cartridge yang dipilih tidak hanya mempunyai micron yang sesuai, tetapi juga mempunyai material dan dimension yang cocok dengan filtration system.

PFI juga menyediakan berbagai jenis filter cartridge dan cartridge housing untuk industrial water treatment serta process filtration.

Permintaan Penawaran String Wound Filter Cartridge

Untuk mempercepat quotation, informasikan apabila tersedia:

Existing Brand / Model:
Yarn Material: PP / Cotton / Polyester / lainnya
Core Material: PP / SS304 / SS316L / lainnya
Micron:
Length:
Outside Diameter:
Inside Diameter:
Quantity:
Fluid:
Flow Rate:
Operating Temperature:
Application: WTP / RO Pretreatment / Process / Utility / Cooling Water / lainnya

Untuk replacement, sertakan apabila tersedia:

foto label + foto keseluruhan cartridge + foto core + hasil pengukuran length, OD dan ID.

Untuk new filtration system, tambahkan informasi:

jenis cairan + total flow + target micron + operating pressure + operating temperature.

PT PROFILTER INDONESIA — PFI Filtration

WhatsApp: +62 812-9634-0505
Tel: +62 21 8493 7329
Email: sales@profilterindonesia.com

Hubungi PT PROFILTER INDONESIA untuk kebutuhan String Wound Filter Cartridge, Yarn Wound Filter, Filter Cartridge Benang, replacement element maupun proyek industrial filtration dan water treatment.
