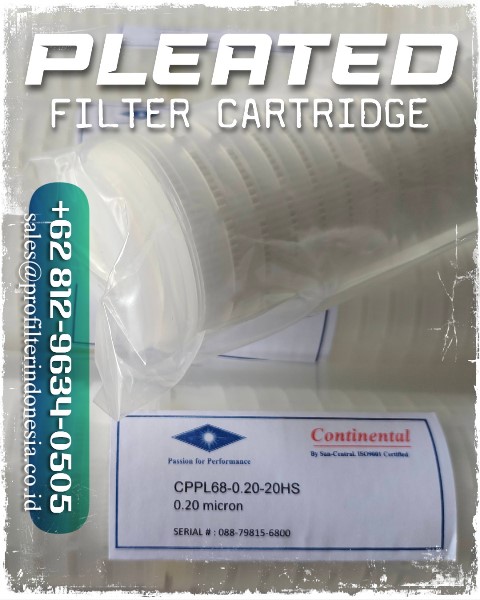

Pleated Filter Cartridge untuk Filtrasi Cairan Industri

Pleated Filter Cartridge adalah filter cartridge yang menggunakan media filtrasi berbentuk lipatan (pleated media) untuk menyediakan area filtrasi yang luas dalam dimensi cartridge yang relatif ringkas. Konstruksi tersebut membuat pleated cartridge banyak digunakan pada water treatment, reverse osmosis pretreatment, process water, food & beverage, chemical processing, utility water, serta berbagai sistem filtrasi cairan industri.

Berbeda dari depth filter seperti meltblown dan string wound yang menangkap kontaminan melalui kedalaman media, banyak jenis pleated cartridge memanfaatkan mekanisme surface filtration atau kombinasi mekanisme filtrasi sesuai konstruksi medianya.

Area media yang luas membantu menyediakan jalur aliran yang lebih besar dan dapat mendukung initial differential pressure yang rendah serta kapasitas penahanan kontaminan yang baik apabila cartridge dipilih sesuai kondisi fluida dan desain sistem. Karakteristik aktual tetap bergantung pada material media, micron rating, luas media, viscosity, flow rate dan differential pressure operasi.

PFI Filtration menyediakan berbagai konfigurasi Pleated Filter Cartridge untuk kebutuhan filtrasi industri, termasuk PP Pleated Filter Cartridge, Polyester Pleated Filter Cartridge, serta konfigurasi pleated untuk kebutuhan flow dan aplikasi tertentu.

Cara Kerja Pleated Filter Cartridge

Media filter dilipat membentuk sejumlah pleats mengelilingi bagian core cartridge. Desain ini memungkinkan area media yang lebih besar ditempatkan dalam sebuah cartridge dibandingkan apabila media dipasang sebagai lembaran tanpa lipatan.

Ketika cairan melewati media, partikel yang ukurannya sesuai dengan karakteristik retensi media akan tertahan, sedangkan filtrate meneruskan aliran menuju sisi outlet cartridge.

Performa filtrasi tidak hanya ditentukan oleh angka micron. Pemilihan cartridge juga perlu mempertimbangkan:

• jenis dan konsentrasi kontaminan;
• material media filter;
• nominal atau absolute retention rating apabila dinyatakan oleh produsen;
• ukuran dan panjang cartridge;
• konfigurasi DOE atau SOE;
• material seal atau O-ring;
• flow rate;
• differential pressure;
• temperatur operasi;
• serta chemical compatibility terhadap fluida.

Karena itu, dua pleated cartridge dengan ukuran micron yang sama belum tentu mempunyai karakteristik filtrasi dan kondisi operasi yang identik.

Keunggulan Desain Pleated untuk Filtrasi Industri

Area Filtrasi yang Luas

Lipatan media meningkatkan luas permukaan efektif dalam cartridge. Karakteristik inilah yang menjadi salah satu keunggulan utama teknologi pleated pada sistem filtrasi cairan. Produsen pleated cartridge industri juga menggunakan extended surface area sebagai karakteristik utama desain tersebut.

Area filtrasi yang lebih luas dapat membantu sistem memperoleh kombinasi flow, contaminant loading dan differential pressure yang lebih sesuai dibandingkan cartridge dengan konstruksi berbeda, tetapi hasil aktual harus mengikuti spesifikasi masing-masing cartridge.

Pilihan Micron untuk Berbagai Tahap Filtrasi

Pleated Filter Cartridge tersedia dalam berbagai micron rating untuk kebutuhan dari prefiltration hingga fine filtration.

Micron yang tepat tidak sebaiknya dipilih hanya berdasarkan asumsi bahwa angka semakin kecil selalu semakin baik. Pemilihan harus disesuaikan dengan ukuran kontaminan, kualitas filtrate yang dibutuhkan, beban partikel dan tahap filtrasi berikutnya.

Untuk sistem reverse osmosis, misalnya, cartridge harus dipilih sebagai bagian dari keseluruhan pretreatment dan berdasarkan kualitas feed water serta kebutuhan sistem membrane.

Berbagai Pilihan Material Media

Material media menentukan karakteristik dan territory penggunaan cartridge.

PP Pleated Filter Cartridge menggunakan media polypropylene dan banyak digunakan untuk water treatment serta berbagai aplikasi filtrasi cairan industri yang kompatibel dengan material PP.

Polyester Pleated Filter Cartridge menggunakan media polyester dan dapat menjadi pilihan untuk aplikasi yang membutuhkan karakteristik media polyester.

Selain kedua kelompok tersebut, tersedia konstruksi pleated dengan media dan konfigurasi lain untuk kebutuhan filtrasi yang lebih spesifik. Pemilihannya harus mengikuti spesifikasi teknis produk dan karakteristik fluida yang diproses.

Konfigurasi DOE dan SOE

Tergantung series dan model, Pleated Filter Cartridge dapat tersedia dalam konfigurasi seperti:

• DOE (Double Open End);
• SOE 222;
• SOE 226;
• flat end;
• fin end;
• atau konfigurasi khusus lainnya.

SOE menggunakan sealing dan adaptor pada salah satu ujung cartridge sehingga pemilihan bentuk end connection harus disesuaikan dengan cartridge housing yang digunakan. Konfigurasi 222/226 dengan flat maupun fin memang umum tersedia pada produk pleated industri.

Jenis Pleated Filter Cartridge PFI Filtration

PFI Filtration menyediakan beberapa kelompok Pleated Filter Cartridge agar pemilihan dapat dilakukan berdasarkan media, kapasitas dan kebutuhan aplikasi.

Spesifikasi micron, efficiency, material seal, temperatur, panjang, diameter dan end connection harus mengacu pada series atau produk yang dipilih, bukan digeneralisasi untuk seluruh Pleated Filter Cartridge.

Pleated Filter Cartridge untuk Water Treatment dan Reverse Osmosis

Dalam water treatment plant, pleated cartridge dapat digunakan pada tahap filtrasi yang membutuhkan kontrol partikel sebelum proses berikutnya.

Pada sistem reverse osmosis, cartridge filtration dapat ditempatkan pada bagian akhir pretreatment untuk membantu mengendalikan particulate loading menuju sistem membrane. Namun, pemilihan micron dan konstruksi cartridge tetap harus mengikuti desain pretreatment, kualitas feed water dan operating requirement plant.

Untuk aplikasi dengan sediment loading yang lebih berat, sistem dapat menggunakan tahapan filtration sebelumnya sehingga Pleated Filter Cartridge tidak menerima beban kontaminan yang seharusnya ditangani oleh coarse atau depth filtration.

Aplikasi Awal Pleated Filter Cartridge

Pleated Filter Cartridge dapat digunakan pada berbagai sistem filtrasi cairan, antara lain:

• industrial water treatment;
• RO, BWRO dan SWRO pretreatment;
• process water;
• utility water;
• food & beverage processing;
• chemical processing;
• cooling water;
• power generation;
• polishing filtration;
• serta general industrial liquid filtration.

Kesesuaian cartridge untuk suatu proses harus ditentukan berdasarkan media compatibility, micron requirement, flow rate, differential pressure, temperatur dan konfigurasi housing.

Cara Memilih Pleated Filter Cartridge

Pemilihan Pleated Filter Cartridge perlu dimulai dari kebutuhan proses dan kondisi cairan yang akan difiltrasi.

Beberapa parameter utama yang perlu diperiksa meliputi:

• material filter media;
• micron rating;
• nominal atau absolute rating apabila dinyatakan manufacturer;
• cartridge length;
• outside diameter dan inside diameter;
• DOE atau SOE configuration;
• seal atau O-ring material;
• flow rate;
• differential pressure;
• operating temperature;
• chemical compatibility;
• cartridge housing yang digunakan.

Untuk replacement existing cartridge, model atau part number lama sebaiknya menjadi referensi awal sebelum menentukan alternatif.

Memilih Material Pleated Filter Media

Filter media merupakan bagian utama yang menentukan karakteristik filtration element.

Material yang tersedia berbeda menurut manufacturer dan product series. Karena itu, material sebaiknya dipilih berdasarkan karakteristik fluida dan target filtration, bukan hanya berdasarkan micron.

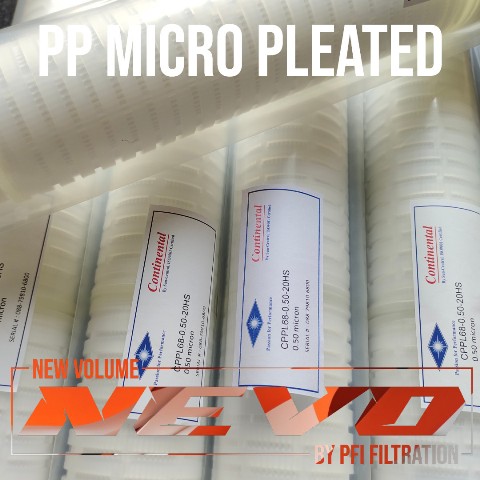

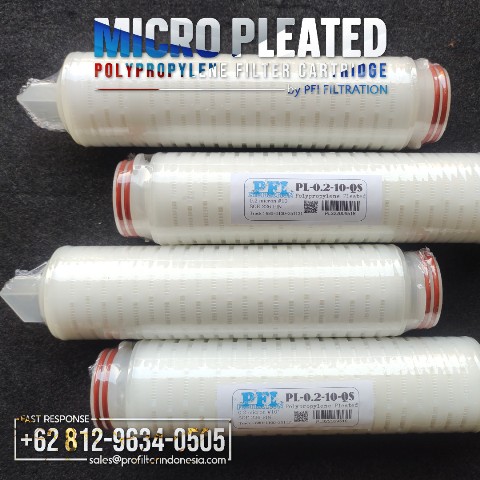

Polypropylene Pleated Filter Cartridge

Polypropylene atau PP banyak digunakan sebagai filter media untuk water treatment dan berbagai industrial liquid filtration applications.

PP Pleated Filter Cartridge dapat dipertimbangkan berdasarkan:

• fluid compatibility;
• required micron;
• operating temperature;
• flow;
• cartridge configuration;
• housing compatibility.

Untuk kelompok khusus polypropylene, PP Pleated Filter Cartridge tersedia sebagai product family tersendiri untuk kebutuhan water treatment dan industrial filtration.

Exact micron, efficiency dan operating limit tetap mengikuti masing-masing product series.

Polyester Pleated Filter Cartridge

Polyester merupakan pilihan media lain untuk applicable pleated filtration applications.

Pemilihannya perlu mempertimbangkan:

• jenis cairan;
• contaminant;
• temperature;
• micron requirement;
• cleaning requirement apabila applicable;
• construction cartridge.

Untuk kebutuhan tersebut, Polyester Pleated Filter Cartridge tersedia dalam berbagai konfigurasi untuk industrial liquid filtration.

Kemampuan cleaning atau reuse tidak boleh diasumsikan berlaku pada seluruh polyester pleated cartridge. Ikuti specification masing-masing produk.

Memahami Micron Rating

Micron rating menunjukkan karakteristik ukuran partikel yang menjadi acuan filtration performance cartridge.

Namun, angka micron saja belum cukup untuk membandingkan dua filter.

Periksa apakah manufacturer menyatakan rating sebagai:

• nominal;
• absolute;
• atau menggunakan defined retention efficiency tertentu.

Dua cartridge dengan label 1 micron, misalnya, tidak otomatis mempunyai particle-retention performance yang identik apabila rating method dan konstruksinya berbeda.

Nominal vs Absolute Micron Rating

Istilah nominal dan absolute mempunyai arti penting ketika memilih Pleated Filter Cartridge.

Nominal rating umumnya menggambarkan retention performance berdasarkan kriteria yang ditentukan manufacturer.

Absolute rating mengacu pada defined particle-retention performance berdasarkan metode pengujian atau specification manufacturer.

Karena metode dan efficiency statement dapat berbeda, jangan menyimpulkan bahwa seluruh Pleated Filter Cartridge merupakan absolute-rated filter.

Untuk proses yang membutuhkan defined removal efficiency, gunakan technical datasheet dari exact cartridge yang dipilih.

Apakah Micron Lebih Kecil Selalu Lebih Baik?

Tidak.

Finer micron dapat memberikan tingkat particulate control yang lebih halus, tetapi juga dapat mengalami loading lebih cepat apabila feed mempunyai konsentrasi suspended solids tinggi.

Selection sebaiknya mengikuti:

Feed Condition → Particle Characteristics → Required Filtration → Downstream Requirement

Jika particulate loading tinggi, upstream filtration dapat diperlukan sebelum fine Pleated Filter Cartridge.

Memilih Panjang Pleated Filter Cartridge

Pleated cartridge tersedia dalam berbagai nominal length tergantung product series dan housing.

Ukuran yang umum ditemukan pada conventional cartridge filtration antara lain:

Exact cartridge length perlu diperiksa ketika melakukan replacement.

Dua cartridge yang sama-sama disebut 20 inch atau 40 inch belum tentu mempunyai actual dimension dan end configuration yang identik.

DOE Pleated Filter Cartridge

DOE atau Double Open End mempunyai opening pada kedua ujung cartridge.

DOE banyak ditemukan pada conventional cartridge housing, tetapi installation tetap harus mengikuti internal housing design.

Ketika memilih DOE cartridge, periksa:

• cartridge length;
• OD;
• ID;
• gasket;
• knife-edge atau sealing arrangement;
• internal support;
• housing configuration.

Dimension yang hampir sama belum tentu menjamin sealing yang benar.

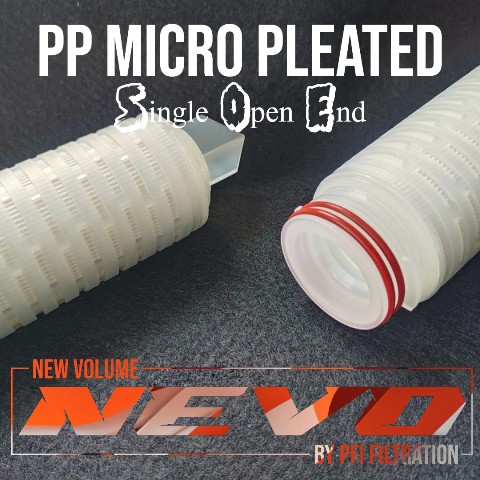

SOE Pleated Filter Cartridge

SOE atau Single Open End menggunakan open connection pada satu sisi dan closed configuration pada sisi lainnya.

Applicable SOE configurations dapat mencakup:

• 222 O-ring;
• 226 O-ring;
• flat end;
• fin end.

Exact configuration harus mengikuti adaptor dan sealing design dari cartridge housing.

Cartridge 222/Fin tidak boleh dianggap interchangeable dengan 226/Flat hanya karena micron dan panjangnya sama.

Memilih Seal dan O-Ring

Seal merupakan bagian penting dari compatibility dan integrity filtration system.

Material seal dapat berbeda menurut product series.

Pemilihannya perlu mempertimbangkan:

fluid + concentration + temperature + operating condition.

Jangan menentukan compatibility hanya berdasarkan filter media karena seal juga bersentuhan dengan cairan.

Untuk chemical atau process-liquid application, seluruh wetted material perlu diperiksa.

Pleated Filter Cartridge dan Surface Area

Pleated construction memungkinkan filter media dilipat sehingga area filtration dapat ditempatkan dalam bentuk cartridge yang compact.

Namun, jumlah pleats yang lebih banyak tidak otomatis berarti cartridge lebih baik.

Pleat geometry perlu mempertimbangkan:

• media thickness;
• pleat spacing;
• available flow path;
• support structure;
• contaminant characteristics;
• cartridge design.

Pleats yang terlalu rapat pada kondisi tertentu dapat membatasi penggunaan efektif area media ketika particulate loading meningkat.

Karena itu, filtration performance harus dinilai dari complete cartridge design, bukan jumlah pleats saja.

Flow Rate Pleated Filter Cartridge

Tidak ada satu angka flow rate universal yang berlaku untuk seluruh Pleated Filter Cartridge.

Applicable flow dipengaruhi oleh:

• cartridge dimension;
• media;
• micron;
• viscosity;
• temperature;
• contaminant loading;
• clean differential pressure;
• allowable operating differential pressure;
• cartridge quantity.

Untuk new system, flow sebaiknya dievaluasi bersama cartridge quantity dan housing configuration.

Differential Pressure

Differential pressure adalah perbedaan tekanan antara inlet dan outlet filtration element atau housing.

Ketika contaminant terakumulasi, resistance terhadap aliran dapat meningkat.

Monitoring differential pressure dapat membantu menentukan kondisi cartridge selama operasi.

Initial dan replacement differential-pressure limits harus mengikuti specification exact cartridge serta operating procedure sistem.

Jangan menggunakan satu angka differential pressure sebagai batas universal untuk semua pleated cartridge.

Pleated Filter Cartridge untuk Single Cartridge Housing

Single Cartridge Housing menggunakan satu filtration element.

Configuration ini dapat digunakan untuk applicable low-to-moderate flow duties, sampling system, point-of-use filtration maupun process application tertentu.

Cartridge harus sesuai dengan:

• housing length;
• internal support;
• DOE/SOE configuration;
• sealing arrangement;
• operating pressure;
• flow requirement.

Pleated Filter Cartridge untuk Multi Cartridge Housing

Untuk kebutuhan industrial flow yang lebih besar, beberapa Pleated Filter Cartridge dapat dipasang secara paralel dalam Multi Cartridge Housing.

Jumlah element perlu ditentukan berdasarkan:

Total Flow → Cartridge Type → Cartridge Quantity → Housing → Initial Differential Pressure

Kemudian evaluasi contaminant loading dan desired service cycle.

Untuk sistem tersebut, Housing Multi Cartridge Filter dapat digunakan untuk menempatkan beberapa filter cartridge dalam satu vessel sesuai kebutuhan kapasitas sistem.

Pleated Filter Cartridge untuk RO Pretreatment

Pada applicable reverse-osmosis systems, Pleated Filter Cartridge dapat digunakan sebagai particulate filtration stage sebelum RO membrane.

Contoh arrangement dapat berupa:

Raw Water → Pretreatment → Cartridge Filtration → RO Membrane

Actual arrangement bergantung pada feed-water characteristics dan complete pretreatment design.

Cartridge filter berfungsi menangani particulate contamination sesuai specification. Cartridge tidak menggantikan treatment yang dibutuhkan untuk hardness, scaling potential, dissolved contaminants, biological control atau parameter feed lainnya.

Pleated Filter Cartridge untuk BWRO

Dalam BWRO system, cartridge filtration dapat membantu mengendalikan particulate loading sebelum feed memasuki membrane system.

Selection perlu mempertimbangkan:

• feed-water condition;
• upstream treatment;
• target filtration;
• system flow;
• cartridge quantity;
• pressure drop;
• membrane-system requirement.

Micron tidak sebaiknya ditentukan hanya karena suatu rating umum digunakan pada sistem RO lain.

Pleated Filter Cartridge untuk SWRO

SWRO pretreatment dapat melibatkan beberapa treatment stages sebelum cartridge filtration.

Pleated cartridge yang digunakan perlu dipilih berdasarkan actual seawater pretreatment design dan operating requirement.

Perubahan turbidity atau upstream treatment performance dapat mempengaruhi cartridge loading dan service cycle.

Pleated Filter Cartridge untuk Process Water

Process water dapat mempunyai requirement yang berbeda dari general utility water.

Sebelum menentukan cartridge, identifikasi:

• fluid composition;
• particulate characteristics;
• target filtration;
• required filtrate quality;
• temperature;
• flow;
• downstream process.

Jika filtrate quality merupakan parameter kritis, gunakan exact retention-performance data dari manufacturer.

Pleated Filter Cartridge untuk Food & Beverage

Pleated filtration dapat digunakan pada applicable food and beverage processes apabila exact cartridge mempunyai material, construction dan compliance yang sesuai dengan requirement proses tersebut.

Jangan menganggap semua Pleated Filter Cartridge otomatis food grade atau mempunyai regulatory compliance tertentu.

Jika compliance dibutuhkan, verifikasi documentation untuk exact manufacturer dan model.

Pleated Filter Cartridge untuk Chemical Filtration

Pada chemical filtration, compatibility harus dievaluasi terhadap seluruh cartridge construction.

Periksa:

Media + Support + Core + End Cap + Seal/O-ring + Adhesive/Bonding apabila digunakan

bersama:

Chemical + Concentration + Temperature + Exposure Condition

Pernyataan bahwa satu material mempunyai chemical resistance tertentu tidak cukup untuk menyimpulkan complete cartridge compatible dengan seluruh chemical processes.

Pleated Filter Cartridge untuk Cooling Water

Pada cooling-water filtration, selection dapat mempertimbangkan:

• suspended solids;
• corrosion products;
• particulate loading;
• system flow;
• water chemistry;
• temperature;
• target filtration.

Cartridge quantity dan housing sizing perlu disesuaikan dengan total flow sistem.

Pleated Filter Cartridge untuk Polishing Filtration

Pleated cartridge dapat digunakan pada applicable polishing-filtration stages ketika proses membutuhkan particulate control setelah upstream treatment.

Pemilihan micron harus berdasarkan target filtrate quality.

Untuk critical filtration, gunakan defined retention specification daripada mengandalkan generic micron description.

Pleated vs Meltblown Filter Cartridge

Pleated dan Meltblown mempunyai konstruksi media yang berbeda.

Tidak ada satu construction yang selalu lebih baik.

Untuk particulate depth filtration, Meltblown Filter Cartridge tersedia sebagai alternatif berdasarkan feed condition dan filtration requirement.

Pleated vs String Wound Filter Cartridge

String Wound menggunakan yarn yang dililitkan pada supporting core, sedangkan Pleated menggunakan media yang dibentuk menjadi lipatan.

String Wound merupakan depth-filtration construction, sementara karakteristik Pleated bergantung pada media dan cartridge design.

Untuk wound-yarn depth filtration, String Wound Filter Cartridge tersedia dalam pilihan yarn, core, micron dan panjang untuk industrial filtration.

Selection antara keduanya harus mengikuti contaminant characteristics dan process requirement.

Pleated vs Spun Filter Cartridge

Spun atau polypropylene melt-blown cartridge menggunakan fibrous depth-media construction, sedangkan Pleated menggunakan folded filter media.

Perbedaan tersebut mempengaruhi:

• filtration mechanism;
• contaminant loading;
• flow characteristics;
• cartridge construction;
• selection criteria.

Untuk polypropylene depth filtration, Spun Filter Cartridge tersedia dalam berbagai micron dan panjang untuk water treatment serta industrial filtration.

Standard Pleated vs High Flow Pleated Filter Cartridge

Conventional Pleated Filter Cartridge dan High Flow Pleated Filter Cartridge tidak boleh dianggap sebagai element yang sama hanya karena keduanya menggunakan pleated media.

High-flow element dapat mempunyai:

• diameter lebih besar;
• media area berbeda;
• flow path berbeda;
• end connection berbeda;
• dedicated housing;
• system architecture berbeda.

Untuk kebutuhan tersebut, High Flow Pleated Filter Cartridge mempunyai product family tersendiri untuk sistem yang menggunakan large-format pleated element.

Master Pleated Filter Cartridge ini tidak digunakan untuk menentukan spesifikasi universal bagi high-flow element.

Replacement Pleated Filter Cartridge

Untuk mencari replacement existing cartridge, siapkan apabila tersedia:

Brand / Manufacturer:
Model / Part Number:
Filter Media:
Micron Rating:
Nominal / Absolute:
Length:
OD:
ID:
DOE / SOE:
O-ring / Seal:
Quantity:
Fluid:
Operating Temperature:
Application:

Jika part number tidak diketahui, foto cartridge dan dimensional measurement dapat membantu proses identification.

Cross-Reference Pleated Filter Cartridge

Alternative cartridge dapat dievaluasi apabila existing model tidak lagi tersedia.

Parameter yang dibandingkan sebaiknya mencakup:

Kesamaan micron tidak berarti dua cartridges equivalent.

Demikian pula, dimension yang sama tidak membuktikan filtration performance-nya identik.

Checklist Pemilihan Pleated Filter Cartridge

Sebelum menentukan cartridge, pastikan informasi berikut tersedia:

1. Apa cairan yang difiltrasi?
Water, process water, chemical solution atau cairan lainnya.

2. Kontaminan apa yang akan dikendalikan?
Identifikasi particulate characteristics dan loading.

3. Berapa target micron?
Sesuaikan dengan downstream requirement.

4. Apakah membutuhkan defined retention efficiency?
Jika ya, periksa technical specification exact cartridge.

5. Material media apa yang sesuai?
PP, Polyester atau material lainnya sesuai process requirement.

6. DOE atau SOE?
Harus cocok dengan existing housing.

7. Berapa length, OD dan ID?
Penting terutama untuk replacement.

8. Berapa total system flow?
Digunakan untuk mengevaluasi cartridge quantity dan housing.

9. Apa operating temperature dan fluid chemistry?
Diperlukan untuk material compatibility.

10. Replacement atau new system?
Replacement membutuhkan cross-reference; new system membutuhkan cartridge dan housing sizing secara bersamaan.

Maintenance Pleated Filter Cartridge

Performa Pleated Filter Cartridge dipengaruhi oleh kondisi feed, contaminant loading, flow rate, differential pressure, operating temperature, serta karakteristik filter media.

Pemeriksaan rutin membantu menentukan waktu penggantian cartridge dan mengurangi risiko penurunan performa sistem filtrasi.

Beberapa parameter yang dapat dipantau meliputi:

• differential pressure sebelum dan sesudah filtration stage;
• perubahan system flow;
• kualitas filtrate;
• kondisi feed water atau process liquid;
• operating pressure dan temperature;
• service duration;
• serta kondisi fisik cartridge ketika housing dibuka.

Interval penggantian tidak sebaiknya ditentukan hanya berdasarkan jumlah hari atau bulan karena contaminant loading dapat berbeda pada setiap sistem.

Kapan Pleated Filter Cartridge Perlu Diganti?

Cartridge dapat dipertimbangkan untuk diganti ketika differential pressure mencapai batas yang ditentukan oleh manufacturer atau operating procedure sistem.

Penggantian juga dapat diperlukan apabila:

• flow menurun secara signifikan;
• target filtrate quality tidak tercapai;
• cartridge mengalami fouling;
• cartridge atau seal mengalami kerusakan;
• terjadi perubahan kondisi proses;
• atau service cycle yang ditentukan untuk aplikasi telah tercapai.

Untuk proses yang mempunyai quality-control requirement tertentu, replacement schedule harus mengikuti procedure dan validation yang berlaku pada fasilitas tersebut.

Monitoring Differential Pressure

Differential pressure atau ΔP merupakan salah satu parameter penting dalam cartridge filtration.

Ketika partikel terakumulasi pada media, resistance terhadap aliran dapat meningkat. Monitoring pressure pada sisi inlet dan outlet membantu operator melihat perubahan kondisi filtration stage selama operasi.

Peningkatan differential pressure yang cepat dapat menunjukkan beberapa kemungkinan, antara lain:

• particulate loading tinggi;
• upstream filtration tidak bekerja optimal;
• micron terlalu halus untuk kondisi feed;
• cartridge quantity tidak mencukupi;
• flow per cartridge terlalu tinggi;
• atau perubahan kualitas feed.

Penyebabnya perlu diperiksa sebelum hanya mengganti cartridge berulang kali.

Apakah Pleated Filter Cartridge Bisa Dicuci?

Tidak semua Pleated Filter Cartridge dirancang untuk dicuci atau digunakan kembali.

Kemampuan cleaning bergantung pada media, construction, contaminant, cleaning method dan recommendation manufacturer.

Mencuci cartridge yang tidak dirancang untuk cleaning dapat merusak media, pleat structure, seal atau filtration performance meskipun secara visual cartridge masih terlihat baik.

Jika cleaning atau reuse merupakan requirement proses, gunakan cartridge yang secara spesifik dinyatakan sesuai untuk prosedur tersebut dan ikuti petunjuk produsennya.

Penyimpanan Pleated Filter Cartridge

Cartridge baru sebaiknya disimpan dalam kemasan yang bersih dan terlindung dari:

• debu;
• kelembapan berlebih;
• paparan bahan kimia;
• panas berlebih;
• sinar matahari langsung;
• serta risiko kerusakan fisik.

Cartridge tidak sebaiknya dikeluarkan dari packaging jauh sebelum installation apabila kebersihan element merupakan bagian penting dari proses.

Instalasi Pleated Filter Cartridge

Sebelum memasang cartridge, pastikan housing berada dalam kondisi aman untuk dibuka sesuai operating procedure fasilitas.

Periksa:

• cartridge length;
• DOE atau SOE configuration;
• seal atau O-ring;
• seating position;
• adaptor;
• internal support;
• serta kebersihan bagian dalam housing.

Cartridge harus terpasang dengan benar agar fluida tidak melewati sealing point tanpa melalui filter media.

Untuk SOE cartridge, pastikan adaptor dan O-ring configuration sesuai dengan housing yang digunakan.

Troubleshooting Pleated Filter Cartridge

Differential Pressure Cepat Naik

Jika differential pressure meningkat jauh lebih cepat dibandingkan service cycle normal, periksa:

• perubahan turbidity atau suspended solids;
• upstream treatment;
• micron selection;
• total system flow;
• cartridge quantity;
• contaminant characteristics;
• serta kemungkinan biological atau process fouling.

Menggunakan cartridge dengan micron lebih besar tanpa memahami target filtrate bukan selalu solusi yang tepat.

Flow Rate Lebih Rendah dari Kebutuhan

Flow yang rendah dapat berkaitan dengan cartridge loading, viscosity, cartridge sizing, jumlah element, valve position atau system pressure.

Jika masalah terjadi sejak cartridge baru dipasang, verifikasi kembali:

cartridge model → micron → media → quantity → housing → operating flow.

Cartridge Cepat Kotor

Service life yang pendek tidak selalu berarti kualitas cartridge buruk.

Kondisi tersebut dapat disebabkan oleh contaminant loading yang tinggi atau cartridge menerima beban yang seharusnya ditangani oleh upstream filtration.

Pada kondisi tersebut, evaluasi keseluruhan filtration train sebelum mengubah cartridge specification.

Partikel Masih Terlihat Setelah Filtrasi

Periksa apakah:

• micron rating sesuai target;
• cartridge terpasang dengan benar;
• seal tidak rusak;
• DOE/SOE configuration sesuai;
• cartridge housing mempunyai sealing yang baik;
• filter media masih dalam kondisi normal;
• dan particle size memang berada dalam filtration capability cartridge.

Untuk critical particulate control, gunakan defined retention-performance specification dari exact cartridge.

O-Ring Sulit Masuk ke Adaptor

Jangan memaksakan SOE cartridge masuk apabila O-ring atau adaptor terasa tidak sesuai.

Periksa kembali:

• 222 atau 226 configuration;
• O-ring dimension;
• seal material;
• adaptor geometry;
• dan exact cartridge model.

Kesalahan end configuration dapat menyebabkan installation problem maupun sealing yang tidak benar.

Pleated Filter Cartridge dan Cartridge Housing

Pleated cartridge perlu dipasangkan dengan housing yang sesuai terhadap dimension, end configuration, operating pressure, material construction dan jumlah element.

Untuk flow kecil, sistem dapat menggunakan single cartridge housing.

Untuk kebutuhan kapasitas lebih besar, Housing Multi Cartridge Filter memungkinkan beberapa filter cartridge dipasang dalam satu vessel untuk memenuhi kebutuhan flow sistem industri.

Housing tidak sebaiknya dipilih hanya berdasarkan jumlah cartridge. Material vessel, design pressure, connection, sealing arrangement dan process compatibility juga perlu diperiksa.

Integrasi dengan Tahapan Filtrasi Lain

Pleated Filter Cartridge dapat menjadi salah satu bagian dari multi-stage filtration system.

Tergantung kondisi feed dan target proses, filtration train dapat menggabungkan beberapa teknologi seperti:

coarse filtration → depth filtration → pleated filtration → downstream process

Untuk particulate loading yang lebih tinggi, String Wound Filter Cartridge atau Spun Filter Cartridge dapat dipertimbangkan berdasarkan karakteristik kontaminan dan kebutuhan sistem.

Untuk kebutuhan large-format filtration dengan flow yang lebih besar, gunakan product family High Flow Filter Cartridge yang sesuai dengan housing dan system design.

FAQ Pleated Filter Cartridge

Apa itu Pleated Filter Cartridge?

Pleated Filter Cartridge adalah filter cartridge dengan media yang dilipat membentuk pleats sehingga area filtration dapat ditempatkan dalam konstruksi cartridge yang compact. Media, micron, dimension dan end configuration tersedia dalam berbagai pilihan tergantung product series.

Apa fungsi Pleated Filter Cartridge?

Fungsinya adalah mengendalikan particulate contamination pada cairan sesuai karakteristik media dan retention rating cartridge yang digunakan.

Pleated cartridge dapat digunakan pada water treatment, process water, RO pretreatment dan berbagai industrial liquid filtration applications.

Apa perbedaan Pleated Filter Cartridge dengan Spun Filter Cartridge?

Perbedaan utamanya terdapat pada konstruksi media.

Pleated cartridge menggunakan folded filter media, sedangkan spun atau meltblown cartridge menggunakan fibrous depth-filtration structure.

Pemilihannya tergantung contaminant characteristics, target filtration, flow dan process requirement.

Apa perbedaan Pleated dengan String Wound Filter Cartridge?

Pleated cartridge menggunakan media berbentuk lipatan, sedangkan String Wound Filter Cartridge menggunakan yarn yang dililitkan pada supporting core.

String wound merupakan depth-filtration construction. Pleated cartridge mempunyai karakteristik filtration sesuai media dan design element yang digunakan.

Apakah Pleated Filter Cartridge tersedia 1 micron dan 5 micron?

Pleated cartridge tersedia dalam berbagai micron rating, termasuk rating yang umum digunakan untuk fine particulate filtration. Namun, ketersediaan exact micron harus diperiksa berdasarkan material, manufacturer dan product series.

Apakah semua Pleated Filter Cartridge absolute rated?

Tidak.

Rating dapat dinyatakan sebagai nominal, absolute atau menggunakan defined retention efficiency sesuai specification manufacturer.

Karena itu, jangan menganggap cartridge sebagai absolute-rated hanya berdasarkan konstruksi pleated atau angka micron pada label.

Apakah Pleated Filter Cartridge cocok untuk RO?

Pleated cartridge dapat digunakan pada applicable RO pretreatment systems sebagai particulate filtration stage.

Micron, media, flow dan cartridge quantity harus ditentukan berdasarkan kondisi feed, upstream treatment dan requirement sistem RO.

Apakah Pleated Filter Cartridge tersedia untuk BWRO dan SWRO?

Ya, pleated filtration dapat digunakan pada applicable BWRO maupun SWRO pretreatment designs. Exact cartridge harus dipilih berdasarkan kualitas feed dan design requirement masing-masing plant.

Apa perbedaan DOE dan SOE?

DOE atau Double Open End mempunyai opening pada kedua ujung cartridge.

SOE atau Single Open End mempunyai connection pada satu sisi dengan configuration seperti 222 atau 226, sedangkan ujung lainnya dapat menggunakan flat atau fin end sesuai model.

Housing harus kompatibel dengan end configuration cartridge.

Apakah cartridge 222 bisa menggantikan 226?

Tidak boleh diasumsikan interchangeable.

222 dan 226 menggunakan adaptor/sealing configuration yang berbeda. Verifikasi housing dan exact cartridge sebelum melakukan penggantian.

Apakah Pleated Filter Cartridge bisa digunakan kembali?

Tergantung exact cartridge.

Sebagian construction mungkin mempunyai cleaning procedure tertentu, sedangkan cartridge lain dirancang sebagai disposable element. Ikuti technical documentation manufacturer sebelum melakukan cleaning atau reuse.

Bagaimana menentukan jumlah cartridge dalam housing?

Jumlah cartridge ditentukan berdasarkan total flow, recommended operating flow per element, clean differential pressure, contaminant loading dan desired service cycle.

Untuk new system, cartridge selection dan housing sizing sebaiknya dilakukan bersama.

Distributor & Supplier Pleated Filter Cartridge Indonesia

PFI Filtration menyediakan Pleated Filter Cartridge untuk kebutuhan water treatment dan industrial filtration di Indonesia, mulai dari kebutuhan replacement existing cartridge hingga pemilihan element untuk sistem baru.

Pilihan cartridge dapat disesuaikan berdasarkan:

• filter media;
• micron rating;
• cartridge length;
• DOE atau SOE;
• 222 atau 226 configuration;
• seal material;
• operating condition;
• fluid characteristics;
• serta cartridge housing yang digunakan.

Untuk kebutuhan berdasarkan media, tersedia PP Pleated Filter Cartridge dan Polyester Pleated Filter Cartridge sebagai product family tersendiri.

Untuk melihat kelompok cartridge filtration lainnya, Cartridge Filter menyediakan pilihan teknologi filter cartridge untuk berbagai kebutuhan water treatment dan filtrasi industri.

Konsultasi dan Permintaan Penawaran Pleated Filter Cartridge

Untuk membantu pemilihan cartridge yang sesuai, informasikan apabila tersedia:

Brand / Model Existing:
Material Media:
Micron Rating:
Length:
Outside Diameter:
DOE / SOE:
222 / 226:
Flat / Fin:
Seal / O-Ring:
Flow Rate:
Fluid:
Operating Temperature:
Quantity:
Application:

Jika model existing tidak diketahui, kirimkan foto cartridge, label dan ukuran element untuk membantu proses identifikasi.

Hubungi PFI Filtration untuk konsultasi teknis, cross-reference dan permintaan penawaran Pleated Filter Cartridge untuk kebutuhan water treatment, reverse osmosis dan industrial filtration.
