Codeline Pressure Vessel RO Membrane

Description

Codeline Pressure Vessel RO Membrane untuk Sistem Reverse Osmosis Industri

Codeline Pressure Vessel RO Membrane merupakan housing bertekanan yang digunakan untuk menempatkan elemen membrane reverse osmosis pada sistem pengolahan air industri. Pressure vessel menjadi salah satu komponen utama pada unit RO karena harus mempertahankan posisi membrane, mengarahkan aliran feed water, concentrate dan permeate, serta bekerja secara stabil pada tekanan operasi sistem.

Pressure vessel Codeline digunakan pada berbagai konfigurasi reverse osmosis, mulai dari commercial RO dengan membrane 4 inch hingga industrial RO menggunakan membrane 8 inch. Pemilihan vessel harus disesuaikan dengan diameter membrane, tekanan desain, konfigurasi port, jumlah membrane element dalam satu vessel serta kondisi operasi instalasi.

Untuk sistem reverse osmosis secara keseluruhan, Pressure Vessel RO Membrane merupakan housing utama untuk membrane 4040 dan 8040 pada sistem BWRO maupun SWRO industri sehingga pemilihan vessel tidak dapat dipisahkan dari desain membrane array dan operating pressure RO plant.

Fungsi Codeline Pressure Vessel pada Sistem RO

Fungsi utama pressure vessel bukan sekadar sebagai tabung pelindung membrane. Vessel menjadi pressure containment yang memungkinkan membrane bekerja pada kondisi tekanan tertentu sambil mempertahankan sealing dan jalur aliran sistem.

Dalam operasi reverse osmosis, feed water masuk melalui feed atau concentrate port dan mengalir sepanjang membrane element. Tekanan feed mendorong sebagian air melewati membrane menjadi permeate, sedangkan dissolved salts dan contaminant yang tertahan keluar melalui jalur concentrate.

Codeline pressure vessel membantu memastikan proses tersebut berlangsung di dalam housing yang sesuai dengan ukuran membrane dan pressure class sistem.

Fungsi utamanya meliputi:

• menempatkan membrane RO secara aman di dalam vessel,
• mempertahankan tekanan operasi sistem reverse osmosis,
• membantu menjaga sealing antara membrane element dan vessel,
• mengarahkan feed water, concentrate dan permeate,
• memungkinkan beberapa membrane element dipasang secara seri dalam satu vessel,
• memudahkan inspeksi dan penggantian membrane,
• mendukung konfigurasi RO skid commercial maupun industrial.

Karena vessel bekerja sebagai bagian pressure-containing system, pemilihan model tidak boleh hanya didasarkan pada diameter membrane. Working pressure, konfigurasi port, jumlah element dan kebutuhan instalasi juga harus diperhitungkan.

Codeline Pressure Vessel 4 Inch dan 8 Inch

Secara umum sistem RO menggunakan dua diameter membrane yang paling banyak dijumpai, yaitu membrane 4 inch dan membrane 8 inch. Karena itu Codeline pressure vessel juga tersedia dalam keluarga yang disesuaikan dengan diameter element tersebut.

Codeline 4 Inch Pressure Vessel

Pressure vessel 4 inch digunakan untuk membrane RO format 4040 dan konfigurasi commercial atau industrial dengan kapasitas relatif lebih kecil dibanding sistem berbasis membrane 8040.

Penggunaan 4 inch vessel banyak ditemukan pada:

• commercial reverse osmosis,
• packaged RO system,
• utility water treatment,
• process water,
• pilot plant,
• industrial RO kapasitas kecil hingga menengah,
• pretreatment dan polishing system tertentu.

Pemilihan vessel 4 inch perlu memperhatikan pressure class dan konfigurasi port karena aplikasi BWRO dan high-pressure RO dapat memiliki kebutuhan desain berbeda.

Codeline 8 Inch Pressure Vessel

Codeline pressure vessel 8 inch digunakan untuk membrane RO tipe 8040 yang umum digunakan pada industrial reverse osmosis plant dengan kapasitas lebih besar.

Vessel 8 inch dapat menampung satu atau beberapa membrane element dalam satu housing, tergantung model dan desain array.

Aplikasi umumnya meliputi:

• industrial BWRO plant,
• seawater desalination,
• power plant water treatment,
• boiler feed water preparation,
• industrial process water,
• mining water treatment,
• palm oil dan oleochemical,
• chemical processing,
• EPC water treatment project.

Untuk kebutuhan industrial BWRO, BWRO Pressure Vessel digunakan pada sistem brackish water reverse osmosis dengan pressure rating dan konfigurasi vessel yang disesuaikan dengan operating pressure RO plant.

Perbedaan End Port dan Side Port Pressure Vessel

Selain diameter dan pressure rating, konfigurasi port merupakan faktor penting ketika memilih Codeline pressure vessel.

End Port Pressure Vessel

Pada konfigurasi End Port, jalur feed dan concentrate ditempatkan pada bagian ujung vessel.

Konfigurasi ini dapat digunakan pada berbagai desain RO skid dan sering dipilih ketika routing piping di bagian vessel end lebih sesuai dengan layout instalasi.

Keunggulan desain End Port antara lain:

• layout piping relatif sederhana pada aplikasi tertentu,
• akses piping terpusat di area end vessel,
• sesuai untuk berbagai commercial dan industrial RO skid,
• tersedia pada beberapa keluarga vessel dengan pressure rating berbeda.

Side Port Pressure Vessel

Pada konfigurasi Side Port, jalur feed atau concentrate berada pada bagian samping pressure vessel.

Side Port sering digunakan pada industrial RO array karena dapat membantu menghasilkan piping arrangement yang lebih ringkas ketika banyak vessel disusun paralel dalam satu rack.

Keunggulan konfigurasi Side Port dapat meliputi:

• routing manifold lebih praktis pada multi-vessel array,
• memungkinkan layout skid lebih kompak pada desain tertentu,
• mempermudah integrasi vessel dalam parallel RO train,
• sesuai untuk berbagai industrial BWRO dan SWRO installation.

Tidak ada satu konfigurasi port yang selalu lebih baik untuk seluruh sistem. Pemilihan harus mengikuti piping arrangement, jumlah vessel, maintenance access dan desain skid.

Konstruksi FRP Pressure Vessel untuk Sistem Reverse Osmosis

Pressure vessel RO banyak menggunakan struktur berbasis FRP atau fiber reinforced polymer karena material ini dapat memberikan kombinasi kekuatan mekanis dan ketahanan terhadap lingkungan water treatment.

Pada sistem reverse osmosis, vessel secara terus-menerus berhadapan dengan tekanan internal dan air dengan karakteristik kimia yang berbeda-beda. Karena itu integritas shell, sealing system dan end assembly menjadi faktor penting terhadap reliability vessel.

Komponen pressure vessel umumnya mencakup:

Komponen tersebut perlu diperiksa ketika dilakukan maintenance karena kerusakan seal, adapter atau end closure dapat menyebabkan leakage, perubahan tekanan atau gangguan pada performa RO train.

Untuk kebutuhan penggantian komponen, Spare Part Pressure Vessel tersedia untuk maintenance housing RO membrane termasuk bearing plate, head seal, adapter, thrust component dan komponen end closure lainnya.

Memilih Pressure Rating Codeline Pressure Vessel

Pressure rating harus disesuaikan dengan maximum operating pressure dari sistem reverse osmosis dan kondisi hydraulic design.

Secara prinsip, aplikasi brackish water biasanya bekerja pada tekanan lebih rendah dibanding seawater desalination. Namun angka aktual tidak boleh ditentukan hanya berdasarkan kategori BWRO atau SWRO karena salinity, temperature, membrane selection, recovery dan configuration plant dapat mengubah operating pressure yang diperlukan.

Dalam memilih Codeline vessel, engineer perlu mempertimbangkan:

• operating pressure RO system,
• maximum expected pressure,
• feed water salinity,
• membrane element yang digunakan,
• number of elements per vessel,
• End Port atau Side Port,
• temperature operasi,
• piping configuration,
• accessibility untuk maintenance,
• compatibility dengan RO skid existing.

Untuk aplikasi desalination, SWRO Pressure Vessel dirancang untuk aplikasi seawater reverse osmosis yang membutuhkan pressure vessel sesuai high-pressure operating condition sistem desalination.

Konfigurasi Membrane Element dalam Satu Pressure Vessel

Pressure vessel dapat digunakan untuk satu membrane element maupun beberapa element yang dipasang secara seri di dalam satu housing.

Jumlah element menentukan panjang vessel serta mempengaruhi hydraulic configuration RO array.

Sebagai contoh, konfigurasi industrial dapat menggunakan beberapa membrane 8040 dalam satu vessel untuk meningkatkan total membrane area tanpa menambah jumlah pressure vessel secara berlebihan.

Namun jumlah membrane tidak boleh dipilih hanya berdasarkan target flow. Desain harus mempertimbangkan:

• pressure drop antar element,
• feed flow,
• concentrate flow,
• recovery,
• membrane manufacturer recommendation,
• vessel element capacity,
• staging arrangement.

Karena itu model Codeline dengan panjang berbeda sebaiknya dipilih berdasarkan desain RO system, bukan sekadar berdasarkan ruang instalasi.

Codeline Pressure Vessel untuk BWRO dan SWRO

Satu brand pressure vessel dapat mempunyai beberapa keluarga produk untuk pressure class dan aplikasi yang berbeda.

Untuk BWRO, vessel umumnya digunakan pada pengolahan:

• groundwater,
• brackish water,
• industrial process water,
• river atau surface water setelah pretreatment,
• boiler make-up water,
• utility water.

Sedangkan pada SWRO, vessel digunakan untuk high-pressure reverse osmosis pada:

• seawater desalination,
• offshore water treatment,
• coastal industrial facility,
• power plant desalination,
• marine application,
• desalination plant.

Perbedaan aplikasi tersebut membuat engineer perlu memperhatikan bukan hanya diameter vessel tetapi juga pressure class dan configuration series.

Hubungan Pressure Vessel dengan Membrane RO

Pressure vessel dan membrane harus dipilih sebagai satu sistem yang kompatibel.

Untuk membrane 4040 diperlukan vessel yang sesuai dengan format 4 inch, sedangkan membrane 8040 memerlukan vessel 8 inch.

Selain diameter, engineer juga perlu memeriksa:

• element length,
• permeate connection,
• adapter configuration,
• interconnector,
• thrust arrangement,
• number of membrane elements,
• pressure rating vessel.

Kesalahan pemilihan dapat menyebabkan membrane tidak terpasang dengan benar, sealing tidak optimal atau konfigurasi piping menjadi tidak sesuai dengan skid.

Codeline Pressure Vessel untuk Industrial RO Plant

Dalam proyek industrial RO, pressure vessel umumnya dipasang secara paralel pada satu rack dan dihubungkan melalui feed manifold, concentrate manifold serta permeate header.

Jumlah vessel dalam satu train ditentukan berdasarkan membrane projection dan target kapasitas plant.

Codeline pressure vessel dapat digunakan sebagai bagian dari RO system untuk berbagai sektor industri seperti:

• Power Plant
• Palm Oil Mill
• Oleochemical
• Chemical Plant
• Food & Beverage
• Mining
• Electronics
• Pharmaceutical utility
• Offshore
• Oil & Gas
• EPC Water Treatment
• Municipal dan industrial desalination

Pada industrial plant, pemilihan vessel sebaiknya dilakukan bersamaan dengan perhitungan membrane array agar jumlah element, pressure class dan piping arrangement sesuai dengan desain sistem.

Model Codeline Pressure Vessel

PFI Filtration menyediakan berbagai Codeline pressure vessel untuk kebutuhan membrane 4 inch maupun 8 inch dengan konfigurasi yang disesuaikan dengan kebutuhan sistem reverse osmosis.

Beberapa keluarga model yang digunakan pada aplikasi RO antara lain:

Exact model mempunyai pressure class, port configuration dan element capacity yang berbeda sehingga pemilihannya harus dilakukan berdasarkan spesifikasi project.

Untuk salah satu model 8 inch yang digunakan pada industrial RO, Codeline 80E100 Housing RO Membrane merupakan pressure vessel 8 inch dengan konfigurasi End Port untuk aplikasi reverse osmosis sesuai pressure class modelnya.

Pada tahap berikutnya, masing-masing model Codeline akan dipilih berdasarkan pressure rating, jumlah membrane element, End Port atau Side Port serta kebutuhan BWRO maupun SWRO dari sistem yang digunakan.

Cara Memilih Codeline Pressure Vessel untuk Sistem RO

Pemilihan Codeline Pressure Vessel perlu mengikuti desain aktual reverse osmosis system. Diameter membrane merupakan langkah awal, tetapi engineer juga perlu mempertimbangkan operating pressure, konfigurasi port, jumlah membrane element dalam satu vessel, layout RO skid, serta kebutuhan akses ketika installation dan maintenance.

Pressure vessel yang tepat membantu memastikan membrane dapat dipasang sesuai konfigurasi sistem serta mempermudah pengaturan feed, concentrate dan permeate piping pada RO train.

Tentukan Ukuran Membrane 4040 atau 8040

Langkah pertama adalah memastikan ukuran membrane yang digunakan.

Membrane format 4040 membutuhkan pressure vessel 4 inch, sedangkan industrial membrane format 8040 menggunakan pressure vessel 8 inch. Perbedaan diameter tersebut juga berkaitan dengan kapasitas sistem dan jumlah membrane yang digunakan dalam satu RO plant.

Pressure vessel 4 inch banyak digunakan pada packaged RO, commercial RO dan industrial system dengan kapasitas relatif lebih kecil. Pressure vessel 8 inch lebih umum digunakan pada industrial BWRO dan SWRO dengan jumlah membrane serta flow rate yang lebih besar.

Untuk sistem industrial yang menggunakan membrane 8040, pemilihan vessel harus dilakukan bersama dengan membrane projection agar jumlah element per vessel dan jumlah pressure vessel dalam setiap stage sesuai dengan desain hydraulic system.

Sesuaikan Pressure Rating dengan Operating Pressure

Pressure rating merupakan salah satu parameter terpenting dalam pemilihan pressure vessel.

Engineer perlu memastikan bahwa model vessel yang dipilih sesuai dengan design dan operating pressure sistem. Pemilihan tidak boleh hanya didasarkan pada istilah BWRO atau SWRO karena tekanan aktual dipengaruhi oleh feed water salinity, temperature, membrane type, recovery, fouling allowance dan kondisi operasi lainnya.

Secara umum, brackish water RO bekerja pada tekanan lebih rendah dibanding seawater RO. Karena itu pressure vessel untuk BWRO dan SWRO dapat berasal dari pressure class yang berbeda.

Untuk sistem brackish water industrial, BWRO Pressure Vessel dapat dipilih berdasarkan ukuran membrane, pressure class dan konfigurasi RO plant.

Sedangkan untuk desalination system, SWRO Pressure Vessel digunakan pada high-pressure reverse osmosis untuk seawater dan aplikasi desalination industri.

End Port atau Side Port: Mana yang Sesuai?

End Port dan Side Port bukan sekadar perbedaan posisi connection. Pemilihannya dapat mempengaruhi layout piping, kebutuhan ruang dan kemudahan maintenance.

End Port untuk Layout Piping dari Ujung Vessel

Pada End Port configuration, feed dan concentrate connection berada pada area ujung pressure vessel. Konfigurasi ini dapat memberikan piping arrangement yang sederhana pada skid tertentu dan banyak digunakan ketika ruang di sekitar vessel memungkinkan connection dilakukan dari bagian end.

End Port dapat menjadi pilihan ketika:

• desain skid menggunakan piping dari ujung vessel,
• jumlah vessel relatif terbatas,
• akses ke vessel end tersedia dengan baik,
• existing piping memang menggunakan End Port configuration,
• replacement vessel harus mengikuti konfigurasi existing system.

Side Port untuk Multi-Vessel RO Array

Side Port configuration menempatkan feed/concentrate connection pada sisi vessel sehingga dapat memberikan alternatif manifold arrangement pada RO skid dengan beberapa vessel yang dipasang paralel.

Side Port sering dipertimbangkan ketika:

• RO rack menggunakan banyak pressure vessel,
• feed dan concentrate manifold berjalan sepanjang vessel array,
• diperlukan layout piping yang lebih ringkas,
• skid memiliki keterbatasan ruang pada bagian ujung,
• replacement harus mengikuti piping configuration existing.

Pada replacement project, mengubah End Port menjadi Side Port atau sebaliknya perlu diperiksa terlebih dahulu karena dapat memerlukan perubahan piping dan layout skid.

Menentukan Jumlah Membrane Element per Vessel

Selain diameter dan pressure class, jumlah membrane element yang dapat ditempatkan dalam satu pressure vessel harus sesuai dengan desain RO array.

Industrial pressure vessel 8 inch dapat digunakan dalam konfigurasi beberapa membrane element dalam satu housing. Pemilihan jumlah element mempengaruhi panjang vessel, jumlah vessel dalam rack, hydraulic loading dan pressure drop sepanjang membrane train.

Engineer perlu mempertimbangkan:

• total membrane area yang dibutuhkan,
• feed flow per vessel,
• concentrate flow,
• membrane manufacturer design limits,
• target recovery,
• number of stages,
• pressure drop,
• available skid length,
• kebutuhan membrane loading dan unloading.

Vessel dengan kapasitas element lebih banyak dapat mengurangi jumlah housing yang dibutuhkan, tetapi bukan berarti selalu menjadi pilihan terbaik. Konfigurasi akhir harus mengikuti membrane projection dan mechanical layout sistem.

Pemilihan Codeline Pressure Vessel untuk BWRO

Pada brackish water reverse osmosis, pressure vessel digunakan untuk menempatkan membrane yang melakukan desalination terhadap feed water dengan salinity lebih rendah dibanding seawater.

Aplikasinya dapat meliputi groundwater treatment, industrial process water, boiler make-up water, utility water, reuse water dan berbagai industrial water treatment system.

Dalam BWRO plant, beberapa parameter yang perlu diperhatikan meliputi:

Feed Water Quality

TDS dan karakteristik feed water mempengaruhi tekanan yang diperlukan untuk mencapai target permeate flow dan water quality.

Membrane Selection

Low-energy, high-rejection maupun fouling-resistant membrane dapat mempunyai operating window yang berbeda sehingga projection membrane tetap menjadi dasar penentuan operating condition.

System Recovery

Recovery yang lebih tinggi akan meningkatkan konsentrasi dissolved solids pada concentrate side. Kondisi tersebut perlu diperhitungkan dalam membrane projection dan hydraulic design.

Pretreatment

Pretreatment yang baik membantu mengurangi particulate loading dan fouling pada membrane serta menjaga stabilitas pressure drop.

Untuk industrial RO plant, High Flow Filter Cartridge 5 Micron dapat digunakan sebagai bagian dari final particulate filtration sebelum membrane reverse osmosis sesuai kebutuhan pretreatment system.

Pemilihan Codeline Pressure Vessel untuk SWRO

Seawater reverse osmosis membutuhkan tekanan operasi yang jauh lebih tinggi dibanding sebagian besar brackish water applications karena osmotic pressure feed water juga lebih tinggi.

Karena itu pressure vessel untuk SWRO harus dipilih berdasarkan pressure class yang sesuai dengan desain desalination system.

Parameter yang perlu diperhatikan antara lain:

• seawater salinity,
• design feed pressure,
• operating temperature,
• membrane element specification,
• energy recovery configuration,
• pressure drop,
• number of elements per vessel,
• material compatibility pada piping dan connection,
• maintenance requirements.

Untuk SWRO, penggunaan vessel dengan pressure class yang tidak sesuai tidak dapat dikompensasikan hanya dengan mengatur operating pressure. Pressure containment harus mengikuti engineering specification dan design requirement dari sistem.

Codeline Pressure Vessel untuk Replacement Existing RO System

Kebutuhan Codeline pressure vessel tidak selalu berasal dari pembangunan RO plant baru. Banyak kebutuhan industrial berasal dari replacement vessel pada system yang sudah beroperasi.

Dalam replacement project, engineer atau maintenance team sebaiknya mencatat data nameplate dan konfigurasi vessel existing sebelum menentukan penggantinya.

Data yang penting meliputi:

Menggunakan data tersebut akan jauh lebih aman dibanding memilih replacement hanya berdasarkan ukuran diameter vessel.

Jika exact model existing sudah tidak tersedia atau project membutuhkan alternatif, compatibility harus diperiksa dari sisi dimensional, pressure rating, port configuration, connection dan membrane arrangement sebelum penggantian dilakukan.

Codeline Pressure Vessel dan Kompatibilitas Membrane 4040

Codeline pressure vessel 4 inch digunakan bersama membrane dengan format yang sesuai, termasuk membrane RO 4040 pada commercial dan industrial system.

Dalam pemilihan vessel 4 inch, engineer perlu memastikan bahwa internal configuration, adapter dan permeate connection sesuai dengan membrane serta jumlah element yang akan digunakan.

Aplikasi 4 inch banyak ditemukan pada:

• commercial RO,
• packaged water treatment,
• small industrial RO,
• pilot plant,
• process water system,
• replacement existing membrane housing.

Walaupun dimensinya lebih kecil dibanding vessel 8 inch, pemilihan pressure class tetap harus mengikuti operating condition sistem.

Gunakan Codeline 40E30 Pressure Vessel 4 Inch End Port 300 PSI untuk BWRO dan industrial Reverse Osmosis.

Codeline Pressure Vessel dan Kompatibilitas Membrane 8040

Untuk industrial reverse osmosis, membrane 8040 merupakan salah satu format yang paling umum digunakan. Pressure vessel 8 inch memungkinkan beberapa membrane element ditempatkan secara seri dalam satu housing sesuai kapasitas model.

Konfigurasi ini banyak digunakan pada:

• BWRO plant,
• industrial water treatment,
• boiler feed preparation,
• desalination plant,
• power generation,
• mining,
• palm oil dan oleochemical,
• chemical processing,
• large-scale process water system.

Jumlah element yang digunakan dalam satu vessel harus mengikuti design membrane array, bukan sekadar kapasitas maksimum fisik vessel.

Integrasi Codeline Pressure Vessel dengan Pretreatment RO

Reliability pressure vessel dan membrane sangat dipengaruhi oleh kondisi feed water yang masuk ke RO system.

Pretreatment dirancang untuk mengurangi suspended solids, turbidity, colloidal material dan contaminant lain yang dapat meningkatkan fouling atau pressure drop pada membrane.

Sistem pretreatment dapat menggunakan multimedia filtration, activated carbon, chemical dosing dan cartridge filtration tergantung karakteristik raw water.

Untuk sistem yang menggunakan conventional cartridge housing, String Wound Filter Cartridge 5 Micron 40 Inch dapat digunakan sebagai particulate filtration pada pretreatment reverse osmosis sesuai kebutuhan aplikasi.

Alternatif lainnya, Spun Filter Cartridge 5 Micron 40 Inch dapat digunakan untuk membantu menahan suspended particulate sebelum feed water memasuki membrane RO.

Pemilihan pretreatment tetap harus mengikuti feed water analysis dan target SDI/turbidity yang dibutuhkan oleh membrane system.

Pressure Vessel pada Multi-Stage RO System

Pada industrial RO, beberapa pressure vessel dapat disusun menjadi satu atau lebih stage.

Feed water masuk ke first stage dan concentrate dari stage tersebut dapat dialirkan ke stage berikutnya sesuai system design. Jumlah vessel pada masing-masing stage ditentukan melalui membrane projection.

Konfigurasi multi-stage membantu engineer mengatur recovery, feed flow dan membrane loading di sepanjang RO array.

Karena itu pressure vessel tidak boleh dipilih sebagai komponen yang berdiri sendiri. Vessel harus sesuai dengan:

• membrane projection,
• staging ratio,
• element loading,
• feed flow,
• concentrate flow,
• design pressure,
• piping arrangement.

Pemilihan Exact Model Codeline

Setelah diameter, pressure class, port configuration dan jumlah element ditentukan, pemilihan dapat dilanjutkan ke exact Codeline model.

Kode model pada pressure vessel tidak boleh diasumsikan hanya berdasarkan kemiripan angka atau huruf. Exact specification harus diperiksa berdasarkan model dan technical documentation yang sesuai.

Sebagai contoh, Codeline 80E100 Housing RO Membrane merupakan salah satu exact model Codeline 8 inch yang dapat dipertimbangkan berdasarkan kebutuhan pressure class dan konfigurasi sistem.

Exact model lain dalam keluarga Codeline perlu diperlakukan sebagai halaman produk tersendiri agar engineer dan procurement dapat memeriksa spesifikasi model yang dibutuhkan tanpa mencampurkan technical data antar-series.

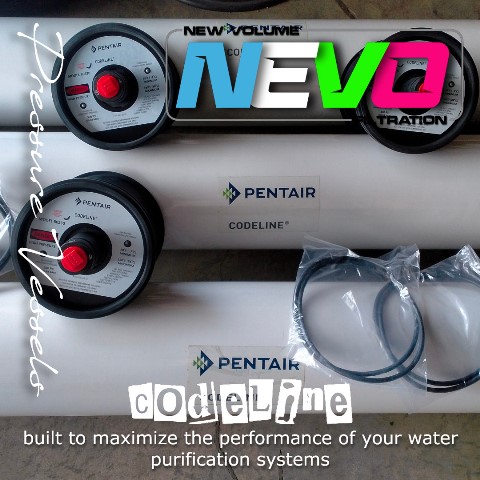

Spare Part dan Maintenance Codeline Pressure Vessel

Pressure vessel yang telah beroperasi dalam jangka panjang membutuhkan inspection terutama pada area end closure dan sealing components.

Komponen yang dapat membutuhkan pemeriksaan atau penggantian antara lain:

• head seal,
• bearing plate,
• adapter seal,
• adapter,

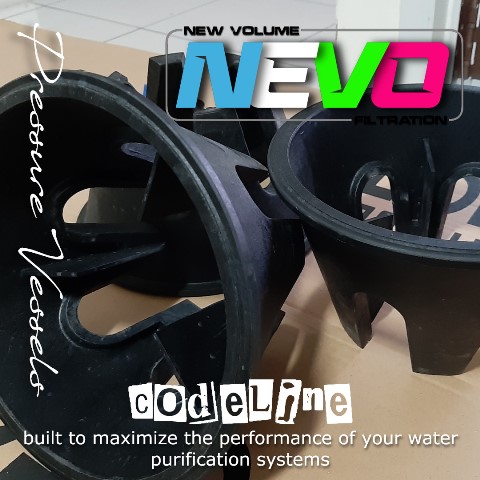

• thrust component,
• permeate port component,
• retaining atau locking component,
• O-ring dan seal terkait.

Replacement spare part harus mengikuti model pressure vessel dan part number yang sesuai. Bentuk komponen yang terlihat serupa tidak selalu berarti interchangeable.

Spare Part Pressure Vessel untuk Codeline dan berbagai housing RO membrane tersedia untuk kebutuhan maintenance, overhaul dan replacement komponen pressure vessel.

Dengan memisahkan pressure vessel dan exact spare part berdasarkan model serta part number, proses identifikasi oleh engineering, maintenance dan procurement dapat dilakukan dengan lebih akurat.

Maintenance Codeline Pressure Vessel RO Membrane

Pressure vessel RO merupakan pressure-containing component yang membutuhkan pemeriksaan berkala, terutama pada area end closure, sealing system, connection dan komponen internal yang berhubungan langsung dengan membrane element.

Maintenance sebaiknya dilakukan ketika sistem sudah dihentikan, diisolasi dan seluruh tekanan di dalam vessel telah dilepaskan sesuai prosedur keselamatan instalasi. Pressure vessel tidak boleh dibuka ketika masih berada dalam kondisi bertekanan.

Frekuensi inspection tidak hanya ditentukan berdasarkan waktu operasi. Kondisi feed water, operating pressure, frekuensi membrane replacement, kondisi seal dan riwayat maintenance juga perlu diperhitungkan.

Beberapa area yang perlu diperiksa meliputi:

• kondisi external FRP shell,
• feed dan concentrate connection,
• permeate connection,
• end closure assembly,
• head seal dan O-ring,
• bearing plate,
• adapter dan adapter seal,
• thrust component,
• retaining atau locking component,
• kondisi membrane element dan interconnector.

Setiap komponen yang menunjukkan kerusakan, deformasi atau deterioration perlu diperiksa lebih lanjut sebelum vessel kembali dioperasikan.

Pemeriksaan Saat Penggantian Membrane RO

Membrane replacement merupakan waktu yang tepat untuk melakukan inspection terhadap bagian internal pressure vessel.

Setelah membrane lama dikeluarkan, internal surface dapat diperiksa terhadap deposit, contamination atau kondisi lain yang dapat mengganggu pemasangan element baru.

Sebelum membrane baru dimasukkan, engineer atau maintenance team perlu memastikan:

• bagian dalam vessel dalam kondisi sesuai untuk installation,
• tidak terdapat benda asing yang dapat merusak membrane atau seal,
• adapter dan interconnector berada dalam kondisi baik,
• O-ring tidak rusak atau mengalami deformasi,
• thrust arrangement terpasang sesuai konfigurasi,
• end closure components lengkap dan sesuai model vessel.

Pemasangan membrane harus mengikuti arah dan configuration yang benar agar feed, concentrate dan permeate flow dapat bekerja sesuai desain RO system.

Troubleshooting Codeline Pressure Vessel

Gangguan pada RO plant tidak selalu berasal dari membrane. Leakage, sealing problem, connection issue atau end closure component juga dapat mempengaruhi reliability sistem.

Kebocoran pada Area End Closure

Kebocoran di bagian ujung vessel dapat berkaitan dengan kondisi seal, pemasangan end closure atau komponen pendukungnya.

Pemeriksaan dapat difokuskan pada:

• head seal atau O-ring,
• sealing surface,
• bearing plate,
• end closure assembly,
• posisi retaining component,
• kerusakan atau contamination pada sealing area.

Seal yang rusak sebaiknya diganti menggunakan komponen yang sesuai dengan model dan part number pressure vessel.

Kebocoran pada Permeate Port

Leakage pada permeate connection dapat berhubungan dengan seal, adapter, port component atau pemasangan connection.

Sebelum mengganti komponen, lokasi leakage perlu diidentifikasi agar penyebabnya tidak keliru dianggap berasal dari vessel shell.

Pressure Drop Meningkat

Peningkatan pressure drop pada RO train lebih sering berkaitan dengan kondisi hydraulic system atau membrane daripada shell pressure vessel itu sendiri.

Kemungkinan penyebab dapat meliputi:

• membrane fouling,
• particulate accumulation,
• biological fouling,
• scaling,
• feed flow yang tidak sesuai,
• obstruction pada flow path.

Karena itu troubleshooting sebaiknya membandingkan feed, concentrate dan permeate operating data dengan baseline sistem.

Permeate Quality Menurun

Penurunan kualitas permeate tidak otomatis berarti pressure vessel mengalami kerusakan.

Penyebab dapat berasal dari membrane degradation, membrane damage, sealing problem, adapter/interconnector leakage atau perubahan operating condition.

Untuk menentukan penyebabnya, engineer perlu mengevaluasi conductivity, pressure, flow dan operating history sebelum memutuskan komponen yang perlu diganti.

Spare Part Codeline Pressure Vessel

Maintenance Codeline pressure vessel dapat membutuhkan replacement parts yang spesifik terhadap model dan configuration vessel.

Komponen tersebut dapat mencakup:

Pemilihan spare part sebaiknya menggunakan exact pressure vessel model dan part number. Penggunaan komponen hanya berdasarkan kesamaan bentuk atau diameter tidak dianjurkan karena configuration dapat berbeda antar-series.

Spare Part Pressure Vessel untuk Codeline tersedia untuk kebutuhan maintenance dan replacement komponen housing RO membrane berdasarkan model serta part number yang sesuai.

Untuk exact replacement tertentu, Codeline 47317 Bearing Plate merupakan spare part pressure vessel yang dapat digunakan sesuai compatibility model dan kebutuhan maintenance Codeline.

Kapan Codeline Pressure Vessel Perlu Diganti?

Tidak semua maintenance problem mengharuskan seluruh pressure vessel diganti. Seal atau removable component tertentu dapat diganti apabila shell dan bagian utama vessel masih memenuhi persyaratan operasi.

Evaluasi lebih lanjut diperlukan apabila ditemukan kondisi seperti:

• kerusakan pada vessel shell,
• kerusakan connection yang mempengaruhi integrity,
• deterioration pada area end closure,
• perubahan bentuk atau kerusakan komponen struktural,
• pressure rating vessel tidak lagi sesuai dengan redesign sistem,
• existing vessel tidak kompatibel dengan konfigurasi membrane baru.

Keputusan untuk menggunakan kembali, memperbaiki atau mengganti vessel harus mempertimbangkan kondisi aktual equipment dan persyaratan engineering dari RO plant.

Replacement Codeline Pressure Vessel Existing

Ketika Codeline pressure vessel existing perlu diganti, identifikasi model lama menjadi langkah awal yang penting.

Informasi yang sebaiknya dikirim kepada supplier meliputi:

• foto nameplate,
• exact model,
• diameter vessel,
• pressure rating,
• jumlah membrane element,
• End Port atau Side Port,
• foto feed/concentrate connection,
• foto permeate connection,
• overall configuration,
• aplikasi BWRO atau SWRO.

Data tersebut membantu mengurangi risiko pemilihan vessel yang berbeda configuration dengan unit existing.

Apabila exact model tidak tersedia, alternatif replacement perlu dievaluasi berdasarkan pressure rating, dimensional compatibility, port arrangement dan membrane configuration.

FAQ Codeline Pressure Vessel RO Membrane

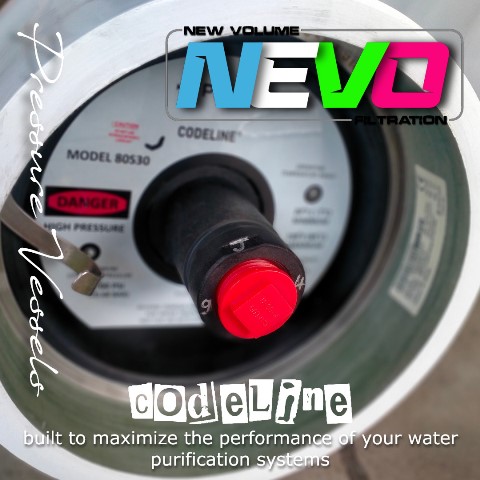

Apa itu Codeline Pressure Vessel?

Codeline Pressure Vessel adalah housing bertekanan untuk menempatkan membrane reverse osmosis pada sistem RO. Vessel dipilih berdasarkan ukuran membrane, pressure class, port configuration dan jumlah membrane element.

Apakah Codeline Pressure Vessel tersedia untuk membrane 4040?

Ya. Keluarga pressure vessel 4 inch digunakan untuk membrane dengan format 4040 sesuai model dan configuration yang dipilih.

Apakah tersedia untuk membrane 8040?

Ya. Pressure vessel 8 inch digunakan untuk membrane 8040 dan banyak diaplikasikan pada industrial BWRO maupun SWRO.

Apa perbedaan Codeline 4 inch dan 8 inch?

Perbedaan utamanya adalah diameter membrane element yang digunakan. Vessel 4 inch ditujukan untuk format 4040, sedangkan vessel 8 inch digunakan untuk membrane 8040.

Apa perbedaan End Port dan Side Port?

End Port menempatkan feed/concentrate connection pada area ujung vessel, sedangkan Side Port menggunakan connection pada sisi vessel. Pemilihannya mengikuti piping dan skid configuration.

Apakah End Port dapat langsung menggantikan Side Port?

Tidak selalu. Perubahan konfigurasi dapat membutuhkan modifikasi piping, connection dan layout skid sehingga compatibility perlu diperiksa terlebih dahulu.

Apakah Codeline Pressure Vessel dapat digunakan untuk BWRO?

Ya, selama model dan pressure class yang dipilih sesuai dengan operating condition serta design pressure sistem BWRO.

BWRO Pressure Vessel digunakan untuk membrane housing pada sistem brackish water reverse osmosis dengan pemilihan pressure rating berdasarkan desain plant.

Apakah Codeline Pressure Vessel dapat digunakan untuk SWRO?

Codeline mempunyai pressure vessel untuk berbagai operating requirements. Untuk SWRO, model harus mempunyai pressure class yang sesuai dengan high-pressure desalination system.

SWRO Pressure Vessel digunakan untuk sistem seawater reverse osmosis dengan kebutuhan pressure containment sesuai desain desalination plant.

Bagaimana menentukan pressure rating yang dibutuhkan?

Pressure rating ditentukan berdasarkan design pressure dan maximum operating condition RO system. Feed water salinity, membrane selection, temperature dan hydraulic design ikut mempengaruhi operating pressure.

Apakah pressure rating boleh dipilih sama dengan tekanan operasi normal?

Pemilihannya harus mengikuti engineering requirement dan design margin sistem, bukan hanya membaca tekanan operasi normal pada satu kondisi tertentu.

Berapa membrane yang dapat dimasukkan dalam satu vessel?

Tergantung model dan panjang pressure vessel. Exact element capacity perlu diperiksa berdasarkan model yang digunakan.

Apakah semakin banyak membrane dalam satu vessel semakin baik?

Tidak selalu. Jumlah membrane harus mengikuti membrane projection, hydraulic loading, pressure drop dan staging configuration.

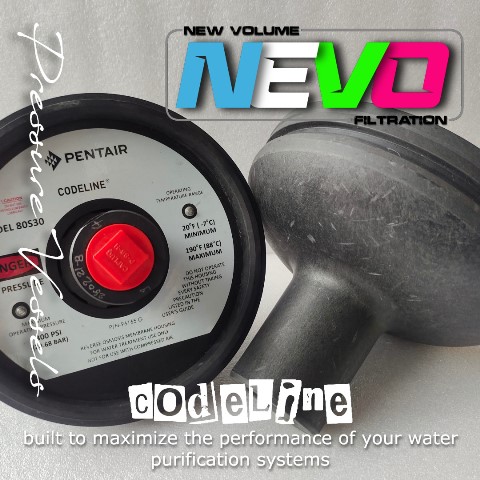

Apa fungsi bearing plate?

Bearing plate merupakan bagian dari end closure assembly. Exact design dan part number harus disesuaikan dengan model pressure vessel.

Apa fungsi head seal?

Head seal membantu menghasilkan sealing pada area end closure sehingga pressure vessel dapat beroperasi tanpa leakage pada bagian tersebut.

Apa fungsi adapter seal?

Adapter seal membantu mempertahankan sealing pada connection antara komponen adapter dan flow path terkait.

Apakah spare part Codeline dapat dipilih hanya berdasarkan diameter vessel?

Tidak. Vessel dengan diameter sama dapat menggunakan part number atau configuration berbeda. Exact model dan part number sebaiknya diperiksa.

Apakah bearing plate Codeline tersedia terpisah?

Ya, beberapa bearing plate tersedia sebagai replacement part sesuai model dan part number pressure vessel.

Apakah seal harus diganti setiap kali membrane diganti?

Kondisi seal perlu diperiksa setiap kali vessel dibuka. Penggantian dilakukan apabila terdapat deterioration, damage atau kondisi yang membuat sealing tidak lagi sesuai.

Apa penyebab leakage pada end closure?

Penyebabnya dapat berupa seal yang rusak, contamination pada sealing surface, pemasangan yang tidak tepat atau masalah pada komponen end closure.

Apakah pressure vessel menyebabkan permeate conductivity meningkat?

Tidak selalu. Permeate quality dapat dipengaruhi membrane, seal, adapter/interconnector dan operating condition. Diagnosis harus dilakukan sebelum menyimpulkan vessel sebagai penyebab.

Apa penyebab pressure drop RO meningkat?

Penyebab yang umum antara lain fouling, scaling, particulate accumulation, biological growth atau hydraulic restriction pada membrane train.

Apakah FRP pressure vessel tahan korosi?

FRP banyak digunakan pada water treatment karena mempunyai karakteristik corrosion resistance yang sesuai untuk banyak aplikasi. Namun compatibility tetap perlu dinilai berdasarkan operating environment dan chemical exposure aktual.

Apakah Codeline vessel dapat digunakan untuk replacement brand lain?

Bisa dipertimbangkan apabila pressure rating, dimensions, port configuration, membrane capacity dan connection compatible dengan existing system. Replacement tidak boleh ditentukan berdasarkan diameter saja.

Data apa yang diperlukan untuk mencari replacement Codeline?

Exact model, foto nameplate, pressure rating, diameter, number of elements, port configuration dan foto connection merupakan data yang sangat membantu.

Apakah PFI dapat membantu identifikasi model existing?

PT Profilter Indonesia dapat membantu melakukan preliminary identification berdasarkan informasi nameplate, foto unit, dimensions dan data aplikasi yang diberikan customer.

Apakah tersedia spare part untuk overhaul Codeline Pressure Vessel?

Ketersediaan tergantung exact model dan part number yang dibutuhkan. Informasi model vessel dan foto komponen membantu proses identification.

Apakah pressure vessel harus diperiksa ketika membrane diganti?

Pemeriksaan area internal, seal, adapter dan end closure pada saat membrane replacement merupakan langkah maintenance yang bermanfaat sebelum vessel kembali dioperasikan.

Bagaimana menentukan Codeline Pressure Vessel untuk proyek baru?

Engineer perlu menentukan membrane diameter, design pressure, port configuration, number of elements dan RO array terlebih dahulu. Exact vessel kemudian dipilih berdasarkan parameter tersebut.

Apa informasi yang sebaiknya dikirim saat meminta quotation?

Untuk mempercepat pemilihan produk, sertakan model, pressure rating, jumlah element, End Port/Side Port, quantity, aplikasi BWRO/SWRO dan foto nameplate jika merupakan replacement existing unit.

Distributor & Supplier Codeline Pressure Vessel Indonesia

PT Profilter Indonesia menyediakan Codeline Pressure Vessel RO Membrane untuk kebutuhan commercial dan industrial reverse osmosis, termasuk replacement existing vessel, pembangunan RO skid baru serta kebutuhan maintenance pressure vessel.

Kebutuhan dapat mencakup pressure vessel untuk membrane 4040 maupun 8040, konfigurasi End Port atau Side Port serta pressure class yang disesuaikan dengan BWRO maupun SWRO system.

Untuk melihat kelompok housing membrane secara lebih luas, Pressure Vessel RO Membrane tersedia untuk berbagai sistem BWRO dan SWRO dengan pilihan ukuran, konfigurasi dan pressure rating sesuai kebutuhan industrial RO plant.

Untuk procurement exact Codeline model, customer disarankan mengirim model atau nameplate agar pemilihan tidak hanya berdasarkan diameter vessel.

Mengapa Memilih PT Profilter Indonesia?

PT Profilter Indonesia melayani kebutuhan filtration dan water treatment untuk industrial plant, EPC, OEM, engineering contractor serta maintenance department.

Dukungan untuk kebutuhan Codeline Pressure Vessel meliputi:

• pemilihan berdasarkan exact model dan aplikasi,
• kebutuhan pressure vessel 4 inch dan 8 inch,
• BWRO dan SWRO application,
• End Port dan Side Port configuration,
• replacement existing pressure vessel,
• identifikasi berdasarkan nameplate,
• kebutuhan spare part dan maintenance component,
• dukungan untuk project maupun replacement industrial.

Pendekatan berdasarkan model dan operating requirement membantu engineering dan procurement menentukan produk yang lebih sesuai dibanding memilih vessel hanya berdasarkan ukuran atau tampilan fisik.

Konsultasi & Permintaan Penawaran Codeline Pressure Vessel

Untuk kebutuhan Codeline Pressure Vessel RO Membrane, kirimkan exact model, foto nameplate, pressure rating, jumlah membrane element, konfigurasi End Port atau Side Port, quantity serta aplikasi BWRO/SWRO kepada tim PT Profilter Indonesia.

Untuk replacement existing vessel, sertakan foto keseluruhan pressure vessel dan detail connection agar proses identifikasi dapat dilakukan lebih akurat.

PT PROFILTER INDONESIA – PFI Filtration
Industrial Filtration & Water Treatment Equipment
WhatsApp: +62 812-9634-0505
Tel: +62 21 8493 7329
Email: sales@profilterindonesia.com
