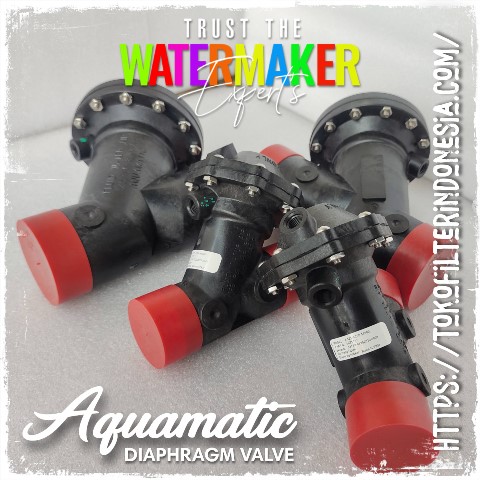

Aquamatic Valve untuk Industrial Water Treatment

Aquamatic Valve adalah diaphragm-operated control valve yang digunakan untuk mengatur aliran dan operating sequence pada sistem water treatment, industrial filtration, water softener, demineralizer, deionizer dan berbagai proses pengolahan air industri.

PT PROFILTER INDONESIA menyediakan Aquamatic Valve untuk kebutuhan proyek baru, maintenance, penggantian valve existing dan OEM water treatment. Tersedia berbagai series, body size dan operating configuration sehingga pemilihan valve dapat disesuaikan dengan fungsi, kondisi operasi dan identitas valve pada sistem.

Untuk kebutuhan yang belum diketahui exact model atau part number-nya, identifikasi dapat dimulai dari series, body size, connection, operating configuration dan marking pada existing valve sebelum menentukan produk yang sesuai.

Mencari Aquamatic Valve tetapi Belum Mengetahui Model atau Part Number?

Dalam kebutuhan maintenance dan procurement, existing valve sering kali hanya dikenal sebagai Aquamatic Valve atau Aquamatic Valve A125, sementara complete model code dan part number belum diketahui.

Identifikasi dapat dilakukan secara bertahap menggunakan informasi seperti:

• foto keseluruhan existing valve;
• marking atau model code yang masih terbaca;
• nominal body size dan connection;
• series atau basic model seperti K520, K521, K524, K526 atau K53;
• Normally Open, Normally Closed atau Spring Assist configuration jika diketahui;
• fungsi valve dalam operating sequence;
• process fluid dan kondisi operasi sistem.

Jika existing unit dikenal di lapangan sebagai A125, gunakan Aquamatic Valve A125 sebagai referensi awal sebelum identifikasi dilanjutkan ke series dan exact model.

Pendekatan ini membantu engineer, maintenance dan procurement menghindari pemilihan valve hanya berdasarkan bentuk fisik atau ukuran connection.

Apa Itu Aquamatic Valve?

Aquamatic Valve menggunakan diaphragm-operated mechanism untuk mengontrol buka dan tutup aliran berdasarkan control arrangement pada sistem.

Pada automatic water treatment equipment, beberapa Aquamatic Valve dapat bekerja bersama untuk mengarahkan flow sesuai operating sequence yang dibutuhkan.

Perubahan flow path dapat digunakan pada tahapan seperti:

• service;
• backwash;
• rinse;
• regeneration;
• refill;
• process switching sesuai system design.

Karena fungsi setiap valve ditentukan oleh piping, control system dan operating sequence, pemilihan Aquamatic Valve tidak cukup hanya berdasarkan diameter pipa.

Series, complete model code, operating configuration dan material configuration perlu diperiksa sebagai satu kesatuan.

Aquamatic Valve K52 Series

Aquamatic K52 Series merupakan family Y-pattern diaphragm-operated valve dengan glass-filled thermoplastic body dan cap. K52 Series tersedia dalam beberapa nominal size dan operating configuration untuk berbagai kebutuhan automatic water treatment.

K52 family mencakup basic model seperti:

• K520;
• K521;
• K524;
• K526.

Untuk melihat product family dan pilihan configuration secara lebih lengkap, kunjungi Aquamatic K52 Diaphragm Valve.

Dalam proses procurement dan maintenance, basic model saja belum selalu cukup.

Sebagai contoh, dua Aquamatic Valves dalam K52 family dapat mempunyai nominal size yang sesuai tetapi berbeda dalam normal operating position, spring configuration, elastomer configuration atau complete model code.

Karena itu, K520, K521, K524 dan K526 perlu dilanjutkan dengan pemeriksaan exact suffix model dan part number.

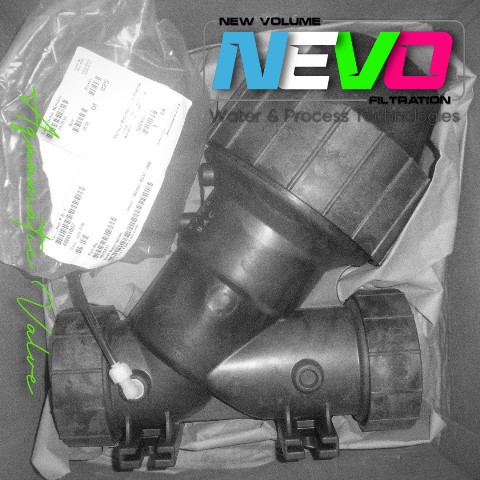

Aquamatic Valve K53 Series

Selain K52, Aquamatic juga mempunyai K53 Series untuk kebutuhan diaphragm control valve dengan configuration dan size tertentu.

PFI menyediakan product family serta exact K53 models sehingga existing valve dapat diidentifikasi mulai dari series sampai complete model code.

Beberapa K53 products yang tersedia mencakup K534, K535 dan K537 configurations.

Untuk kebutuhan penggantian existing K53, gunakan marking pada valve, nominal size, operating configuration dan complete model sebagai reference sebelum menentukan produk.

Normally Open, Normally Closed dan Spring Assist

Operating configuration merupakan salah satu parameter penting dalam memilih Aquamatic Valve.

Normally Open digunakan untuk valve dengan normal operating configuration terbuka sesuai control arrangement.

Normally Closed digunakan ketika normal operating configuration yang dibutuhkan adalah tertutup.

Pada configuration tertentu tersedia Spring Assist untuk membantu operating action sesuai valve design.

Perbedaan tersebut penting karena Aquamatic Valve bekerja sebagai bagian dari operating sequence sistem.

Valve dengan body size yang sama belum tentu dapat saling menggantikan apabila normal position atau spring configuration berbeda.

Karena itu, complete model seperti:

• K520-X201-14000;
• K521-X200-14000;
• K521-X230-14000;
• K521-X232-14000;
• K524-X200-14000;
• K524-X230-14000;

memberikan identifikasi yang lebih spesifik dibanding hanya menyebut Aquamatic K52 atau ukuran valve.

Cara Kerja Aquamatic Diaphragm Valve

Aquamatic diaphragm valve menggunakan control pressure untuk mengoperasikan diaphragm mechanism dan mengubah posisi valve.

Pada valve dengan separate flow dan control chamber, control pressure bekerja pada diaphragm mechanism tanpa menjadikan control chamber sebagai bagian dari main flow path.

Control fluid dapat berasal dari arrangement yang menggunakan water atau air sesuai system design dan valve configuration.

Pada automatic filtration system, prinsip tersebut memungkinkan beberapa Aquamatic Valves bekerja sebagai satu control sequence.

Sebagai contoh:

service → backwash → rinse → kembali ke service

Pada water softener atau ion exchange system, sequence dapat melibatkan tahapan tambahan seperti regeneration dan refill.

Karena susunan setiap system dapat berbeda, existing piping dan control tubing perlu diperiksa sebelum valve dilepas atau diganti.

Aquamatic Valve A125

Istilah Aquamatic Valve A125 dan Aquamatic A125 masih digunakan dalam kebutuhan maintenance dan procurement untuk mengidentifikasi existing Aquamatic Valve.

Namun istilah A125 saja belum selalu memberikan complete product identity.

Untuk menentukan valve secara lebih akurat, lanjutkan identifikasi berdasarkan:

• series;
• basic model;
• complete model code;
• nominal size;
• operating configuration;
• material configuration;
• connection;
• part number apabila tersedia.

Customer yang hanya mempunyai informasi Aquamatic A125 dapat mengirim foto existing valve dan marking yang masih terbaca untuk membantu proses identifikasi.

Lihat Aquamatic Valve A125 untuk pembahasan khusus A125 dan proses identifikasi menuju exact Aquamatic Valve yang dibutuhkan.

Exact Model Lebih Penting daripada Bentuk Fisik

Beberapa Aquamatic Valves mempunyai bentuk body yang serupa sehingga visual appearance saja tidak cukup untuk menentukan exact replacement.

Sebagai contoh, K524 dapat tersedia dalam lebih dari satu operating dan material configuration.

Karena itu, ketika melakukan penggantian existing valve, periksa:

• complete model;
• part number;
• body size;
• normal valve position;
• spring configuration;
• seal dan diaphragm configuration;
• connection;
• control arrangement.

Complete identification membantu mengurangi risiko mendapatkan valve dengan ukuran yang benar tetapi operating configuration yang berbeda.

Material Aquamatic Valve

Material construction berbeda menurut valve series dan exact configuration.

Pada K52 Series, glass-filled thermoplastic digunakan pada body dan cap untuk memberikan non-metallic construction yang sesuai untuk berbagai compatible water treatment applications.

Namun suitability terhadap process fluid tidak boleh ditentukan hanya berdasarkan body material.

Periksa juga:

• diaphragm material;
• seal material;
• disk material;
• process fluid;
• chemical concentration;
• operating temperature;
• operating pressure;
• exposure condition.

Untuk chemical service, material compatibility perlu diverifikasi berdasarkan actual fluid dan complete valve configuration.

Aplikasi Aquamatic Valve

Aquamatic Valve dapat digunakan sebagai automatic flow control pada berbagai industrial water treatment systems, antara lain:

• multimedia filter;
• activated carbon filter;
• industrial water softener;
• ion exchange system;
• demineralizer;
• deionization system;
• automatic filtration equipment;
• regeneration system;
• industrial process water;
• water treatment skid;
• compatible chemical handling system;
• OEM water treatment equipment.

Actual valve selection perlu mengikuti fungsi valve dalam system, required flow, pressure, control arrangement, process fluid dan material compatibility.

Aquamatic Valve untuk Multimedia Filter

Pada automatic multimedia filter, Aquamatic Valves dapat digunakan untuk mengarahkan flow selama service, backwash dan rinse.

Beberapa valves dapat bekerja dalam satu sequence sehingga masing-masing valve mempunyai fungsi dan normal operating position yang berbeda.

Ketika mengganti existing valve pada multimedia filter, identifikasi setiap valve secara individual dan dokumentasikan control tubing sebelum pembongkaran.

Aquamatic Valve untuk Activated Carbon Filter

Automatic activated carbon filter juga dapat menggunakan Aquamatic diaphragm valves untuk mengatur service, backwash dan rinse flow.

Pemilihan valve perlu mempertimbangkan:

• flow requirement;
• pressure;
• body size;
• operating configuration;
• control arrangement;
• water chemistry;
• material compatibility.

Jika terdapat chemical cleaning atau dosing pada system, compatibility seluruh wetted materials perlu diperiksa terhadap actual process condition.

Aquamatic Valve untuk Water Softener

Industrial water softener dapat menggunakan multiple Aquamatic Valves untuk mengatur berbagai tahapan operasi.

Sequence dapat mencakup:

• service;
• backwash;
• regenerant draw;
• slow rinse;
• fast rinse;
• refill.

Karena setiap valve dapat mempunyai fungsi berbeda, Normally Open dan Normally Closed configuration tidak boleh dipilih hanya berdasarkan nominal size.

Complete model code tetap menjadi reference utama.

Aquamatic Valve untuk Demineralizer dan Deionization System

Pada demineralizer, deionization dan ion exchange equipment, Aquamatic Valve dapat digunakan untuk mengontrol water maupun compatible process streams selama service dan regeneration sequence.

Untuk valve yang bersentuhan dengan chemical stream, material compatibility perlu diperiksa terhadap actual chemical, concentration, temperature dan elastomer configuration.

Hal ini penting karena dua Aquamatic Valves dengan basic model yang sama dapat menggunakan material configuration berbeda.

Mengapa Complete Model Code Penting?

Tulisan Aquamatic, A125, K52 atau K53 belum selalu cukup untuk menentukan exact valve.

Complete identification menghubungkan:

product family → body size → operating configuration → material configuration → exact model → part number.

Karena itu, customer yang baru mengetahui nama Aquamatic Valve atau Aquamatic Valve A125 tidak perlu menebak SKU.

Identifikasi dapat dimulai dari foto, marking dan data existing valve, kemudian dipersempit sampai exact configuration yang dibutuhkan.

Untuk procurement dan maintenance, proses tersebut membantu mengurangi risiko pemesanan valve dengan ukuran yang sesuai tetapi configuration yang tidak sesuai dengan existing system.

Cara Memilih Aquamatic Valve

Pemilihan Aquamatic Valve sebaiknya dimulai dari fungsi valve dalam sistem, bukan hanya berdasarkan ukuran connection atau bentuk fisik.

Untuk existing installation, complete model code pada valve merupakan reference utama. Jika model tidak terbaca lengkap, identifikasi dapat dilakukan menggunakan kombinasi informasi berikut:

• series atau basic model;
• nominal body size;
• end connection;
• Normally Open atau Normally Closed;
• Spring Assist configuration jika ada;
• seal dan diaphragm configuration;
• process fluid;
• operating pressure;
• control arrangement;
• fungsi valve dalam operating sequence.

Untuk new installation, pemilihan juga perlu mempertimbangkan required flow, allowable pressure drop, control pressure dan material compatibility.

Semakin lengkap data yang tersedia, semakin mudah menentukan exact Aquamatic Valve yang sesuai.

Identifikasi Aquamatic Valve dari Existing Unit

Existing Aquamatic Valve sebaiknya tidak dilepas sebelum informasi penting pada installation didokumentasikan.

Ambil foto:

• keseluruhan valve;
• marking pada body;
• model code;
• connection;
• control tubing;
• posisi valve dalam piping;
• valve lain yang terhubung dalam operating sequence.

Jika terdapat purchase record, maintenance record atau system drawing, gunakan dokumen tersebut sebagai additional reference.

Marking seperti K520, K521, K524, K526, K534, K535 atau K537 dapat menjadi titik awal untuk menentukan product family dan exact configuration.

Identifikasi Aquamatic Valve A125

Jika existing unit hanya dikenal sebagai Aquamatic Valve A125 atau Aquamatic A125, jangan menentukan penggantian berdasarkan istilah A125 saja.

Gunakan A125 sebagai titik awal identification, kemudian periksa:

• basic model;
• complete model code;
• body size;
• connection;
• normal operating position;
• spring configuration;
• material configuration;
• part number jika tersedia.

Untuk pembahasan khusus dan identifikasi existing A125, lihat Aquamatic Valve A125.

Setelah basic model diketahui, pemilihan dapat dilanjutkan ke family page atau exact product page yang sesuai.

Aquamatic K52 Series sebagai Product Family

Aquamatic K52 Series mencakup beberapa basic models dengan nominal size dan exact configurations berbeda.

Product family ini dapat digunakan sebagai jalur identifikasi sebelum engineer atau procurement menentukan exact SKU.

Untuk melihat K52 family secara khusus, kunjungi Aquamatic K52 Diaphragm Valve.

Beberapa basic model yang termasuk dalam K52 family antara lain:

Nominal size membantu mempersempit identification, tetapi exact product tetap perlu ditentukan dari complete model code dan operating configuration.

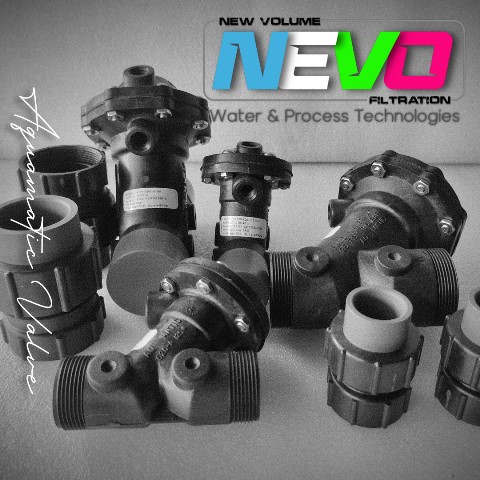

Aquamatic Valve K520

Aquamatic K520 merupakan bagian dari K52 family untuk kebutuhan nominal size 1/2 Inch.

PFI mempunyai beberapa exact K520 configurations sehingga identification perlu dilanjutkan setelah basic model diketahui.

Salah satu exact model yang tersedia adalah Aquamatic Valve K520-X201-14000.

Ketika existing marking menunjukkan K520, periksa suffix model secara lengkap sebelum menentukan valve pengganti karena operating dan material configuration dapat berbeda.

Aquamatic Valve K521

Aquamatic K521 merupakan K52 family dengan nominal size 1 Inch dan tersedia dalam beberapa operating configurations.

Exact models yang dapat digunakan sebagai reference meliputi:

Aquamatic Valve K521-X200-14000 untuk Normally Open configuration.

Aquamatic Valve K521-X230-14000 untuk Normally Closed configuration.

Aquamatic Valve K521-X232-14000 untuk Normally Closed dengan Spring Assist Closed configuration.

Kesamaan basic model K521 dan nominal size 1 Inch tidak berarti ketiga exact configurations tersebut mempunyai fungsi yang sama.

Complete suffix model perlu diperiksa ketika menentukan unit pengganti.

Aquamatic Valve K524

Aquamatic K524 merupakan K52 family dengan nominal size 1-1/2 Inch dan mempunyai beberapa exact configurations untuk operating requirement yang berbeda.

Salah satu model yang digunakan sebagai reference adalah Aquamatic Valve K524-X200-14000 dengan Normally Open Standard configuration.

K524 juga tersedia dalam Normally Closed dan Spring Assist configurations.

Karena itu, permintaan yang hanya menyebut:

“Aquamatic K524 1-1/2 Inch”

belum selalu cukup untuk menentukan exact valve.

Complete model code tetap perlu diperiksa.

Aquamatic Valve K526

Aquamatic K526 merupakan bagian dari K52 family untuk nominal size 2 Inch.

Seperti K520, K521 dan K524, basic model K526 perlu dilanjutkan dengan identification terhadap complete suffix, operating configuration dan material configuration.

Untuk existing valve, gunakan marking pada unit sebagai reference awal dan dokumentasikan connection serta control tubing sebelum pembongkaran.

Aquamatic K53 Series

Aquamatic K53 merupakan product family lain yang perlu dibedakan dari K52.

Existing K53 dapat ditemukan dengan basic model seperti:

• K534;
• K535;
• K537.

Untuk melihat K534 family, gunakan Aquamatic K534 Diaphragm Valve sebagai reference sebelum menentukan exact configuration.

PFI juga menyediakan exact K53 products seperti:

Aquamatic Valve K534-X200-14000

dan exact configurations lainnya sesuai model existing dan system requirement.

K52 dan K53 tidak sebaiknya diperlakukan sebagai satu product yang sama hanya karena keduanya merupakan Aquamatic diaphragm control valves.

K52 atau K53?

Pemilihan antara K52 dan K53 perlu mengikuti existing product identity atau engineering requirement.

Untuk penggantian existing valve, periksa terlebih dahulu:

• series marking;
• basic model;
• nominal size;
• connection;
• operating configuration;
• complete model code.

Jika existing valve menunjukkan K52, gunakan K52 family sebagai reference.

Jika marking menunjukkan K53, lanjutkan identification melalui K53 family dan exact model yang sesuai.

Jangan berpindah family hanya berdasarkan kemiripan bentuk fisik.

Normally Open Aquamatic Valve

Normally Open Aquamatic Valve mempunyai normal operating configuration terbuka sesuai valve design dan control arrangement.

Normally Open dapat digunakan pada posisi tertentu dalam automatic water treatment sequence apabila system memang dirancang membutuhkan normal open condition.

Contoh exact products yang menggunakan Normally Open configuration antara lain:

Aquamatic Valve K520-X201-14000

Aquamatic Valve K521-X200-14000

Aquamatic Valve K524-X200-14000

Complete model tetap perlu diverifikasi karena Normally Open saja belum menentukan nominal size maupun material configuration.

Normally Closed Aquamatic Valve

Normally Closed Aquamatic Valve mempunyai normal operating configuration tertutup sesuai valve design.

Contoh exact K52 configuration adalah Aquamatic Valve K521-X230-14000.

Normally Closed valve tidak sebaiknya digunakan untuk menggantikan Normally Open valve hanya karena basic model dan connection size sama.

Periksa required normal position berdasarkan piping dan operating sequence.

Spring Assist Aquamatic Valve

Spring Assist merupakan configuration tambahan yang digunakan pada exact valve tertentu.

Contohnya, Aquamatic Valve K521-X232-14000 menggunakan Normally Closed dengan Spring Assist Closed configuration.

Ketika existing model mempunyai Spring Assist designation, configuration tersebut perlu dipertahankan sebagai bagian dari product identification.

Jangan menentukan penggantian menggunakan standard Normally Closed model tanpa melakukan verification terhadap exact requirement.

Perbandingan Normally Open, Normally Closed dan Spring Assist

Tabel tersebut digunakan sebagai general identification guide. Actual valve behavior dan selection tetap mengikuti exact Aquamatic model serta system control arrangement.

Pemilihan Berdasarkan Nominal Size

Nominal size merupakan salah satu parameter awal, tetapi bukan satu-satunya dasar pemilihan.

Untuk K52 family, size dapat membantu mempersempit basic model:

1/2 Inch → K520
1 Inch → K521
1-1/2 Inch → K524
2 Inch → K526

Setelah basic model diketahui, lanjutkan identification terhadap:

• complete suffix;
• Normally Open atau Normally Closed;
• Spring Assist jika ada;
• material configuration;
• connection;
• part number.

Pendekatan tersebut lebih aman dibanding menentukan valve hanya dari diameter piping.

Pemilihan Berdasarkan Flow dan Pressure

Untuk new installation, valve perlu dipilih berdasarkan hydraulic requirement sistem.

Periksa:

• normal flow rate;
• maximum design flow;
• inlet pressure;
• downstream pressure;
• allowable pressure drop;
• piping size;
• fluid properties;
• operating sequence.

Nominal valve size tidak selalu dapat ditentukan hanya dengan menyamakan ukuran piping.

Untuk system dengan high flow atau pressure-drop limitation tertentu, hydraulic requirement perlu dievaluasi sebelum final valve selection.

Pemilihan Berdasarkan Process Fluid

Process fluid mempunyai pengaruh langsung terhadap material selection.

Sebelum menentukan Aquamatic Valve, periksa:

• jenis fluid;
• chemical composition;
• concentration;
• pH;
• operating temperature;
• operating pressure;
• exposure duration;
• cleaning chemical jika digunakan.

Body material saja tidak cukup untuk menentukan compatibility.

Seal, diaphragm, disk dan connection materials juga perlu dipertimbangkan.

Pemilihan Berdasarkan Seal dan Diaphragm Material

Exact Aquamatic model dapat mempunyai material configuration berbeda walaupun basic model dan nominal size sama.

Karena itu, suffix pada complete model code tidak boleh diabaikan.

Untuk penggantian existing valve, pertahankan exact material configuration sebagai reference apabila process condition tidak berubah.

Jika process fluid atau operating condition berubah, lakukan compatibility verification sebelum menentukan material configuration baru.

Pemilihan Berdasarkan Control System

Aquamatic diaphragm valve bekerja sebagai bagian dari control arrangement.

Sebelum memilih valve, periksa:

• control-pressure source;
• air atau water control arrangement;
• control tubing;
• fitting;
• controller atau stager;
• sequence timing;
• required valve position pada setiap stage.

Pada multi-valve system, setiap valve dapat menerima control signal berbeda.

Karena itu, control tubing perlu didokumentasikan sebelum existing valve dilepas.

Aquamatic Valve untuk Service, Backwash dan Rinse

Pada automatic filtration system, Aquamatic Valves dapat digunakan untuk mengubah flow path pada setiap operating stage.

Contoh sequence:

Service

Water diarahkan melalui treatment vessel sesuai normal filtration flow.

Backwash

Flow path berubah untuk membersihkan media menggunakan reverse atau specified backwash flow.

Rinse

Flow diarahkan sesuai rinse sequence sebelum system kembali ke service.

Setiap system dapat mempunyai piping dan valve sequence berbeda sehingga exact valve function perlu ditentukan berdasarkan actual installation.

Aquamatic Valve untuk Softener Regeneration

Pada automatic industrial softener, Aquamatic Valves dapat digunakan untuk mengatur beberapa stages seperti:

• service;
• backwash;
• brine atau regenerant draw;
• slow rinse;
• fast rinse;
• refill.

Karena jumlah dan fungsi valve dapat berbeda antar-system, identification perlu dilakukan terhadap masing-masing existing valve.

Jangan mengasumsikan seluruh Aquamatic Valves pada satu softener menggunakan configuration yang sama.

Aquamatic Valve untuk Demineralizer dan Ion Exchange

Demineralizer dan ion exchange systems dapat menggunakan diaphragm valves untuk mengatur water dan compatible chemical streams selama service maupun regeneration.

Pada aplikasi ini, perhatian khusus perlu diberikan terhadap:

• chemical compatibility;
• elastomer configuration;
• temperature;
• pressure;
• control sequence;
• connection material.

Valve yang digunakan untuk water service belum tentu mempunyai material configuration yang sesuai untuk chemical service.

Existing Valve Tidak Memiliki Marking yang Jelas

Jika complete model code tidak lagi terbaca, jangan langsung menentukan valve berdasarkan ukuran atau warna body.

Siapkan:

• foto valve dari beberapa sisi;
• foto connection;
• foto control tubing;
• measurement nominal connection;
• fungsi valve dalam system;
• jenis equipment;
• process fluid;
• operating pressure jika diketahui.

Purchase history dan system drawing juga dapat membantu mempersempit identification.

Jika hanya tulisan Aquamatic atau A125 yang masih diketahui, proses identification tetap dapat dimulai dari informasi tersebut.

Dari Aquamatic Valve ke Exact SKU

Untuk mempermudah identification, gunakan urutan berikut:

Aquamatic Valve
↓
A125 atau series identification
↓
K52 / K53 family
↓
K520 / K521 / K524 / K526 / K534 / K535 / K537
↓
Normally Open / Normally Closed / Spring Assist
↓
Material configuration
↓
Complete model code
↓
Part number

Urutan ini membantu maintenance dan procurement bergerak dari general product identification menuju exact valve tanpa mengandalkan perkiraan.

Data yang Sebaiknya Disiapkan Sebelum Meminta Penawaran

Untuk mempercepat identification dan quotation Aquamatic Valve, siapkan sebanyak mungkin data berikut:

• complete model code;
• part number jika tersedia;
• foto existing valve;
• foto marking;
• nominal size;
• end connection;
• normal operating position;
• Spring Assist information jika ada;
• control tubing arrangement;
• process fluid;
• operating pressure;
• operating temperature;
• quantity.

Jika complete model belum diketahui, kirim data yang tersedia terlebih dahulu. Identification dapat dimulai dari product family dan existing valve information sebelum dilanjutkan ke exact SKU.

Instalasi Aquamatic Valve

Instalasi Aquamatic Valve perlu mengikuti exact model, operating configuration, connection dan control arrangement yang digunakan pada sistem.

Sebelum pemasangan, periksa:

• complete model code;
• nominal size;
• end connection;
• Normally Open atau Normally Closed configuration;
• Spring Assist configuration jika ada;
• material configuration;
• control tubing;
• process fluid;
• operating pressure;
• kondisi piping.

Untuk penggantian existing valve, dokumentasikan posisi valve, orientation, piping dan seluruh control tubing sebelum unit lama dilepas.

Jangan mengubah control-line arrangement hanya berdasarkan posisi fitting pada valve baru tanpa memastikan fungsi masing-masing line.

Pemeriksaan Sebelum Commissioning

Setelah valve terpasang, lakukan pemeriksaan sebelum equipment dikembalikan ke normal operation.

Periksa apakah:

• piping connection terpasang dengan benar;
• tidak terdapat external leakage;
• control tubing terhubung ke port yang sesuai;
• fitting tidak bocor;
• valve berada pada required normal position;
• control pressure tersedia;
• valve merespons control signal;
• flow menuju jalur yang benar.

Pada multi-valve system, functional test sebaiknya dilakukan terhadap complete operating sequence.

Commissioning pada Automatic Filtration System

Untuk multimedia filter dan activated carbon filter, jalankan cycle secara bertahap.

Periksa valve response pada:

• service;
• backwash;
• rinse;
• return to service.

Pastikan setiap Aquamatic Valve berpindah sesuai sequence dan tidak terjadi simultaneous flow menuju jalur yang seharusnya tertutup.

Jika sequence tidak sesuai, periksa control arrangement sebelum menyimpulkan valve mengalami kerusakan.

Commissioning pada Water Softener

Pada industrial water softener, pemeriksaan perlu mencakup seluruh regeneration sequence yang digunakan oleh system.

Tahapan dapat meliputi:

• service;
• backwash;
• regenerant draw;
• slow rinse;
• fast rinse;
• refill;
• return to service.

Perhatikan response setiap Aquamatic Valve dan pastikan normal position sesuai dengan piping serta control design.

Maintenance Aquamatic Valve

Periodic maintenance membantu menjaga reliable operation dan mendeteksi perubahan kondisi sebelum menyebabkan gangguan pada water treatment system.

Inspection dapat mencakup:

• valve body;
• cap;
• connection;
• control tubing;
• fitting;
• external leakage;
• diaphragm;
• seal;
• disk;
• seating area;
• internal moving components;
• valve response.

Maintenance interval dapat disesuaikan dengan operating cycles, water quality, process fluid dan kondisi sistem.

Pemeriksaan Control Tubing

Control tubing mempunyai peran penting dalam diaphragm valve operation.

Periksa secara berkala:

• leakage;
• loose fitting;
• tubing tertekuk;
• blockage;
• restriction;
• incorrect connection;
• deterioration pada tubing;
• control-pressure supply.

Pada system dengan beberapa Aquamatic Valves, identification label pada control line dapat membantu maintenance dan mengurangi risiko salah connection setelah servicing.

Pemeriksaan Diaphragm dan Seal

Diaphragm dan sealing components perlu diperiksa apabila valve mengalami perubahan response atau leakage.

Gejala yang dapat menunjukkan perlunya inspection antara lain:

• valve bergerak lebih lambat;
• valve tidak mencapai required position;
• internal leakage;
• external leakage;
• control pressure sulit dipertahankan;
• operation tidak konsisten.

Replacement component harus dicocokkan dengan exact valve model dan material configuration.

Jangan memilih diaphragm atau seal kit hanya berdasarkan ukuran valve.

Pemeriksaan Internal Components

Internal components perlu diperiksa jika valve tidak dapat bergerak dengan normal walaupun control pressure dan control tubing telah diverifikasi.

Periksa kemungkinan:

• wear;
• deposit;
• debris;
• mechanical restriction;
• damaged moving component;
• seating-surface problem.

Exact repair component perlu ditentukan berdasarkan complete model dan operating configuration.

Normally Open dan Normally Closed valve dapat mempunyai kebutuhan internal components yang berbeda.

Troubleshooting Aquamatic Valve Tidak Membuka

Jika valve seharusnya membuka tetapi tetap tertutup, periksa secara bertahap:

1. required position pada operating sequence;
2. control pressure;
3. control tubing;
4. fitting dan control port;
5. controller atau stager;
6. diaphragm condition;
7. internal mechanical movement;
8. deposit atau debris.

Jangan langsung mengganti complete valve sebelum control system diperiksa.

Gangguan pada control line dapat menghasilkan gejala yang menyerupai mechanical valve failure.

Troubleshooting Aquamatic Valve Tidak Menutup

Jika valve seharusnya menutup tetapi flow masih berjalan, periksa:

• required operating position;
• control-pressure condition;
• control-line leakage;
• tubing restriction;
• diaphragm;
• seal;
• disk;
• seating surface;
• internal debris;
• internal component condition.

Untuk Normally Open valve, control-system problem dapat menyebabkan valve gagal bergerak menuju required closed position.

Aquamatic Valve Bergerak Lambat

Slow response dapat berasal dari control system maupun kondisi internal valve.

Kemungkinan penyebab meliputi:

• control pressure tidak stabil;
• restriction pada tubing;
• fitting tersumbat;
• control-line leakage;
• diaphragm mengalami deterioration;
• deposit pada internal components;
• perubahan operating condition.

Jika beberapa valves pada system yang sama mengalami slow response secara bersamaan, periksa common control-pressure source sebelum membongkar masing-masing valve.

Internal Leakage pada Aquamatic Valve

Internal leakage terjadi ketika fluid masih melewati valve pada kondisi yang seharusnya membatasi atau menghentikan flow.

Periksa:

• actual control condition;
• diaphragm;
• seal;
• disk;
• seating area;
• debris;
• deposit;
• wear.

Internal leakage tidak selalu berarti complete Aquamatic Valve perlu diganti.

Jika body dan major components masih dalam kondisi baik, repair components dapat dievaluasi berdasarkan hasil inspection.

External Leakage

External leakage perlu ditelusuri berdasarkan lokasi keluarnya fluid.

Periksa:

• end connection;
• O-ring atau sealing connection;
• body;
• cap;
• control fitting;
• control tubing.

Jika leakage berasal dari piping connection, periksa alignment dan piping support.

Valve tidak sebaiknya menerima excessive mechanical load dari piping yang tidak sejajar.

Valve Tidak Mengikuti Automatic Sequence

Jika valve dapat bergerak tetapi tidak bekerja pada stage yang benar, periksa:

• controller atau stager;
• sequence timing;
• control-pressure source;
• control tubing;
• connection antar-control lines;
• required position setiap valve.

Pada multi-valve water treatment system, satu control line yang salah connection dapat mengubah flow path seluruh operating sequence.

Karena itu, lakukan functional test terhadap complete cycle setelah maintenance.

Troubleshooting Berdasarkan Beberapa Valve Sekaligus

Jika hanya satu Aquamatic Valve mengalami gangguan, inspection dapat difokuskan pada valve dan control line terkait.

Jika beberapa valves mengalami masalah secara bersamaan, periksa common components terlebih dahulu, seperti:

• control-pressure source;
• controller;
• stager;
• common tubing;
• sequence mechanism;
• system pressure.

Pendekatan ini membantu membedakan individual valve problem dari system-control problem.

Maintenance pada Chemical Service

Jika Aquamatic Valve digunakan pada compatible chemical application, lakukan inspection terhadap wetted materials secara berkala.

Perhatikan adanya:

• swelling;
• hardening;
• cracking;
• deformation;
• discoloration;
• abnormal leakage;
• perubahan valve response.

Jika chemical type, concentration, temperature atau operating condition berubah, material compatibility perlu diverifikasi kembali.

Kesamaan valve body tidak berarti seluruh elastomer configurations mempunyai chemical compatibility yang sama.

Repair Kit atau Complete Aquamatic Valve?

Tidak semua maintenance problem membutuhkan complete valve replacement.

Repair components dapat dipertimbangkan jika masalah terbatas pada:

• diaphragm;
• seal;
• disk;
• internal components;
• connection components.

Complete valve dapat dipertimbangkan apabila:

• body mengalami physical damage;
• cap mengalami kerusakan;
• connection rusak berat;
• internal damage cukup luas;
• beberapa major components rusak bersamaan;
• existing configuration tidak lagi sesuai dengan system requirement.

Sebelum menentukan repair kit, gunakan complete model code sebagai reference agar components sesuai dengan exact valve configuration.

Penyimpanan Aquamatic Valve dan Spare Parts

Untuk maintenance stock, complete valve dan spare components sebaiknya disimpan dengan identification yang jelas.

Label dapat mencantumkan:

• complete model;
• part number;
• series;
• nominal size;
• operating configuration;
• material configuration;
• quantity.

Diaphragm, seals dan O-rings perlu disimpan dalam kondisi bersih dan terlindung dari kondisi lingkungan yang dapat mempercepat deterioration material.

FAQ Aquamatic Valve

Apa itu Aquamatic Valve?

Aquamatic Valve adalah diaphragm-operated control valve yang digunakan untuk mengatur flow dan operating sequence pada water treatment serta compatible industrial process systems.

Aquamatic Valve digunakan untuk apa?

Aquamatic Valve dapat digunakan pada multimedia filter, activated carbon filter, industrial water softener, demineralizer, deionization system, ion exchange dan automatic water treatment equipment.

Apa yang dimaksud Aquamatic Valve A125?

Aquamatic Valve A125 merupakan istilah yang masih digunakan dalam maintenance dan procurement untuk mengidentifikasi existing Aquamatic Valve. Untuk menentukan exact replacement, identifikasi perlu dilanjutkan menggunakan series, complete model, size, operating configuration dan part number apabila tersedia.

Untuk identifikasi lebih lanjut, lihat Aquamatic Valve A125.

Apa perbedaan Aquamatic K52 dan K53?

K52 dan K53 merupakan product families yang berbeda. Existing valve sebaiknya diidentifikasi berdasarkan series, basic model, size, connection dan complete model code sebelum menentukan unit pengganti.

Apa model yang termasuk Aquamatic K52 Series?

K52 family mencakup basic model seperti K520, K521, K524 dan K526 dengan size serta exact configurations berbeda.

Lihat Aquamatic K52 Diaphragm Valve untuk product-family information.

Apa perbedaan Normally Open dan Normally Closed Aquamatic Valve?

Normally Open mempunyai normal operating configuration terbuka, sedangkan Normally Closed mempunyai normal operating configuration tertutup sesuai valve design dan control arrangement.

Complete model tetap perlu diperiksa karena normal position bukan satu-satunya parameter pemilihan.

Apa fungsi Spring Assist pada Aquamatic Valve?

Spring Assist merupakan bagian dari exact configuration tertentu untuk membantu operating action sesuai valve design. Spring Assist Open dan Spring Assist Closed tidak boleh disamakan dengan standard Normally Open atau Normally Closed configuration.

Bagaimana mengetahui model Aquamatic Valve existing?

Periksa marking pada body atau label valve. Catat series, complete model code, size dan part number apabila tersedia.

Jika marking tidak terbaca lengkap, gunakan foto valve, connection, control tubing dan informasi aplikasi untuk membantu identification.

Bagaimana jika hanya mengetahui Aquamatic A125?

Identification tetap dapat dimulai dari informasi Aquamatic A125. Selanjutnya periksa foto, series, basic model, nominal size, connection dan operating configuration untuk menentukan exact valve.

Apakah valve dengan ukuran sama dapat langsung saling menggantikan?

Tidak selalu. Valve dengan nominal size sama dapat mempunyai operating configuration, material configuration, connection atau exact model yang berbeda.

Apakah Normally Open dapat diganti Normally Closed?

Tidak sebaiknya dilakukan hanya berdasarkan ukuran. Normal valve position merupakan bagian dari system operating sequence dan harus sesuai dengan control design.

Apakah Aquamatic Valve dapat digunakan untuk chemical service?

Dapat digunakan pada compatible applications apabila body, diaphragm, seal, disk dan connection materials sesuai dengan actual chemical serta operating condition. Chemical compatibility perlu diverifikasi untuk exact configuration.

Apa penyebab Aquamatic Valve tidak membuka atau menutup?

Penyebab dapat berasal dari control pressure, tubing, fitting, controller, diaphragm, seal, internal components, deposit atau mechanical restriction. Diagnosis perlu mencakup valve dan control system.

Apakah Aquamatic Valve yang bocor harus diganti lengkap?

Tidak selalu. Jika body dan major components masih baik, diaphragm, seals atau internal components dapat dievaluasi untuk maintenance. Complete model perlu diketahui sebelum menentukan repair components.

Data apa yang perlu dikirim untuk mencari Aquamatic Valve?

Jika tersedia, kirim complete model code, part number, foto valve, marking, size, connection, control tubing, process fluid dan quantity.

Jika complete model belum diketahui, foto existing valve dapat digunakan sebagai titik awal identification.

Distributor & Supplier Aquamatic Valve Indonesia

PT PROFILTER INDONESIA menyediakan Aquamatic Valve untuk kebutuhan industrial water treatment, maintenance, OEM, proyek baru dan penggantian existing valve di Indonesia.

Produk mencakup Aquamatic diaphragm control valve dalam berbagai series, nominal size dan operating configurations untuk kebutuhan:

• multimedia filtration;
• activated carbon filtration;
• industrial water softener;
• demineralization;
• deionization;
• ion exchange;
• automatic backwash system;
• regeneration system;
• process water treatment;
• OEM water treatment equipment.

PFI dapat membantu identification dari general inquiry Aquamatic Valve atau Aquamatic Valve A125 sampai complete model dan exact SKU berdasarkan data existing unit.

Jika model belum diketahui, foto valve dan marking dapat digunakan sebagai reference awal.

Jika K52 Series sudah teridentifikasi, lihat Aquamatic K52 Diaphragm Valve untuk melanjutkan pemilihan berdasarkan family dan configuration.

Untuk existing unit yang dikenal sebagai A125, lihat Aquamatic Valve A125.

Konsultasi Penggantian Aquamatic Valve Existing

Untuk penggantian existing Aquamatic Valve, hindari menentukan produk hanya berdasarkan diameter piping atau visual appearance.

Siapkan informasi berikut apabila tersedia:

• foto existing valve;
• complete model code;
• part number;
• nominal size;
• connection;
• Normally Open atau Normally Closed;
• Spring Assist information;
• control tubing;
• process fluid;
• operating pressure;
• operating temperature;
• quantity.

Jika complete model tidak terbaca, dokumentasikan marking yang masih terlihat dan posisi valve pada system.

PFI dapat membantu mempersempit identification dari series menuju exact configuration sebelum quotation dibuat.

Permintaan Penawaran Aquamatic Valve

Untuk permintaan harga, stock dan technical identification Aquamatic Valve, informasikan exact model dan quantity apabila sudah diketahui.

Jika customer baru mengetahui:

Aquamatic Valve

atau

Aquamatic Valve A125

kirim foto existing valve beserta marking yang masih terbaca.

Identification kemudian dapat dilanjutkan melalui:

A125 / Series → K52 atau K53 → Basic Model → Operating Configuration → Material Configuration → Exact Model → Part Number.

Pendekatan ini membantu engineer, maintenance dan procurement mendapatkan Aquamatic Valve yang sesuai dengan existing system dan operating requirement.

Informasi lebih lanjut Hubungi Kami

PT PROFILTER INDONESIA

Ruko Blok G/54 – Gudang A/01 Jl.Canadian Broadway

Kawasan Pergudangan Commpark – Kotawisata – Cibubur

Phone : +6221 84937329 , 84937805 , 22962668

WhatsApp : +62 812-9634-0505

Email : sales@profilterindonesia.com
